下面給大家介紹的是用solidworks幾何關系畫草圖平面圖的方法，具體的畫法操作步驟如下：

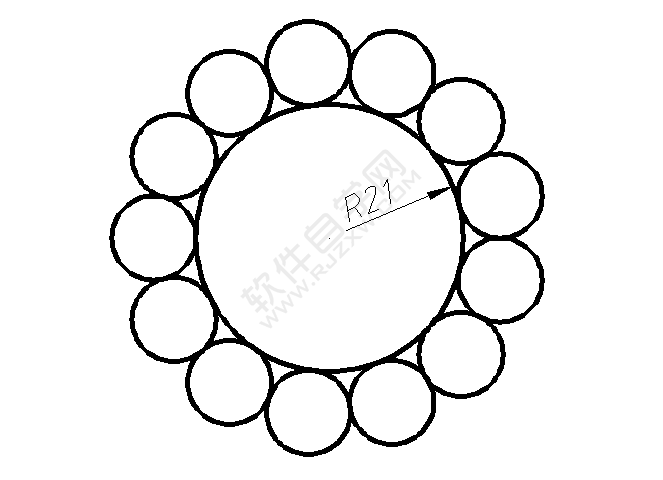

1、看看草圖平面圖：

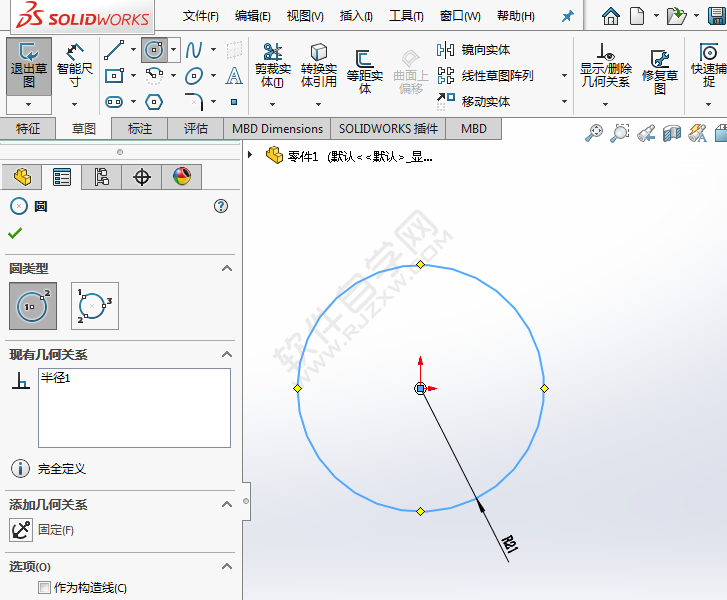

2、點擊草圖里面的圓工具，繪制一個R21的圓出來，效果如下：

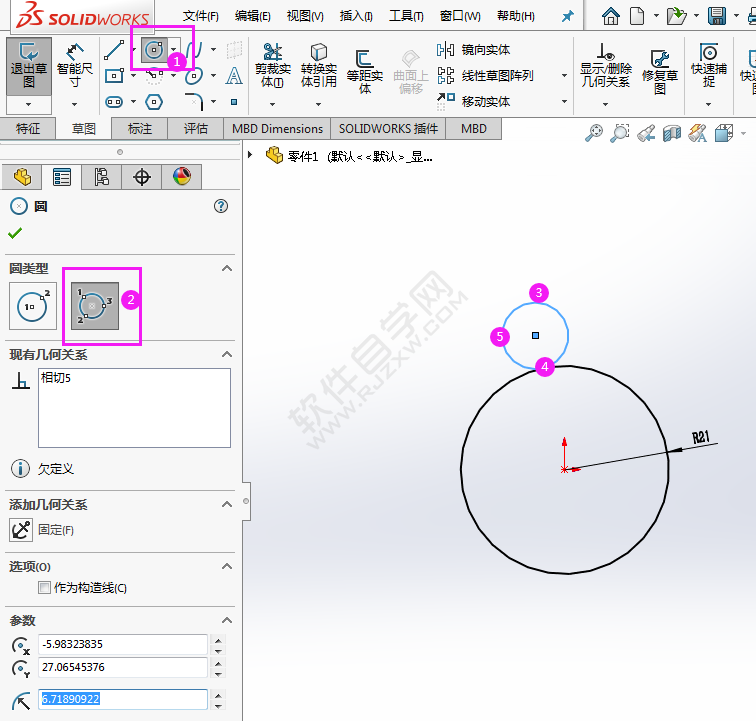

3、再使用圓工具，點擊周邊圓，點擊3，4，5三個地方，創建周邊圓，效果如下：

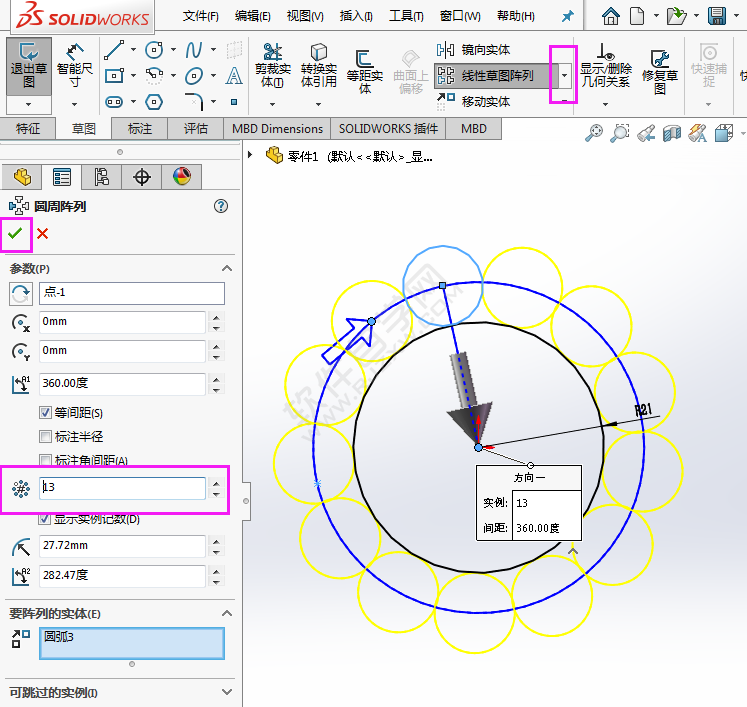

4、然后點擊周邊草圖陣列，選擇小圓，陣列數量為13mm，效果如下：

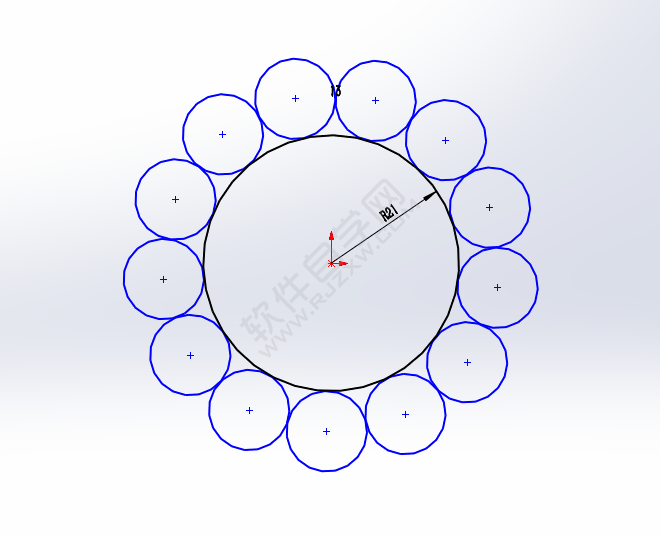

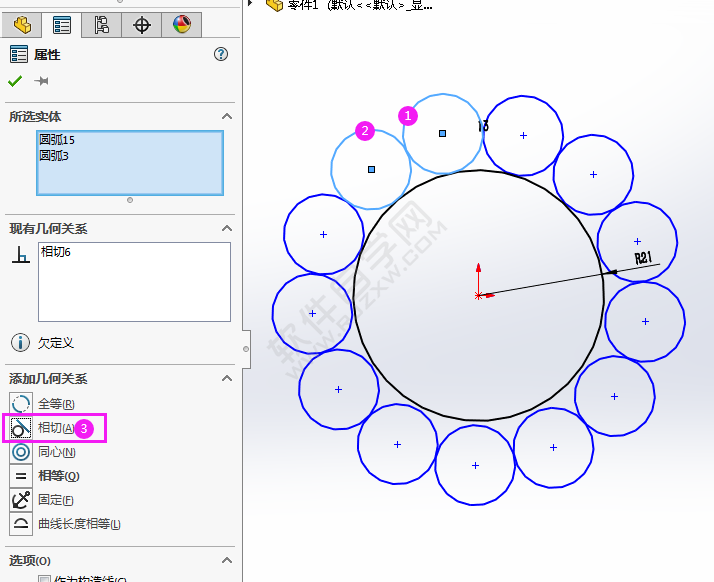

5、選擇二個鄰居圓，點擊相切。然后把所有的圓都設置相切一下，效果如下：

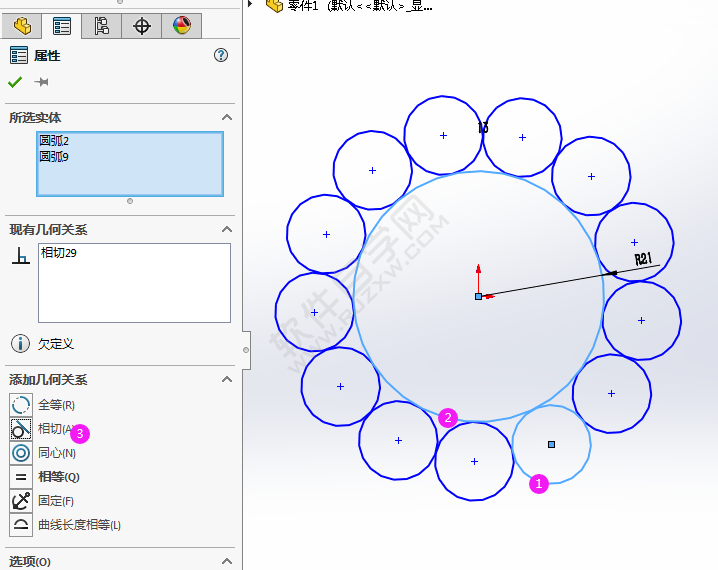

6、再繪制一個小圓與大圓，也設置相切，最后還要把所有小圓與大圓相切，效果如下：

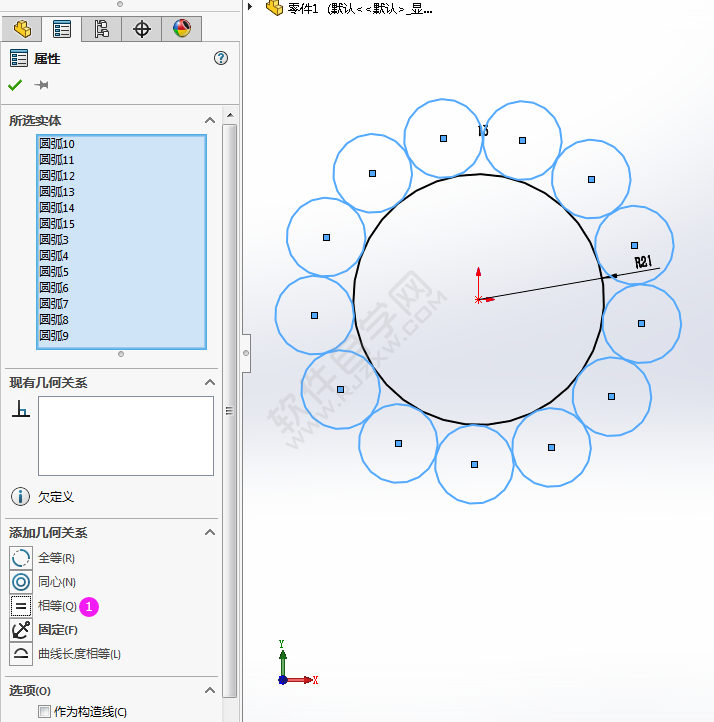

7、然后選擇所有小圓，設置相等。效果如下：

8、solidworks幾何關系畫草圖平面圖的方法學會了吧
