下面給大家介紹的是怎么用solidworks矩形圓陣列畫草圖的方法，具體畫法操作步驟如下：

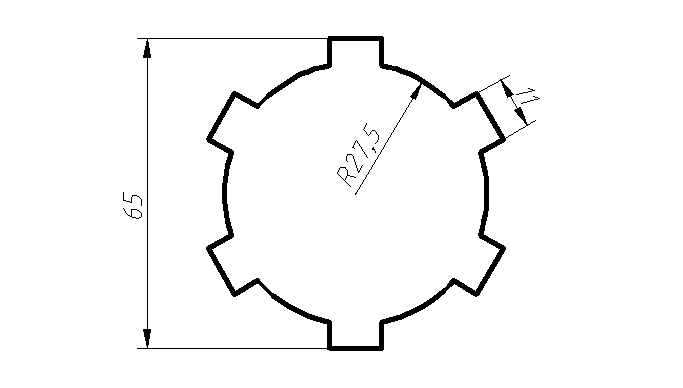

1、先看看草圖平面圖：

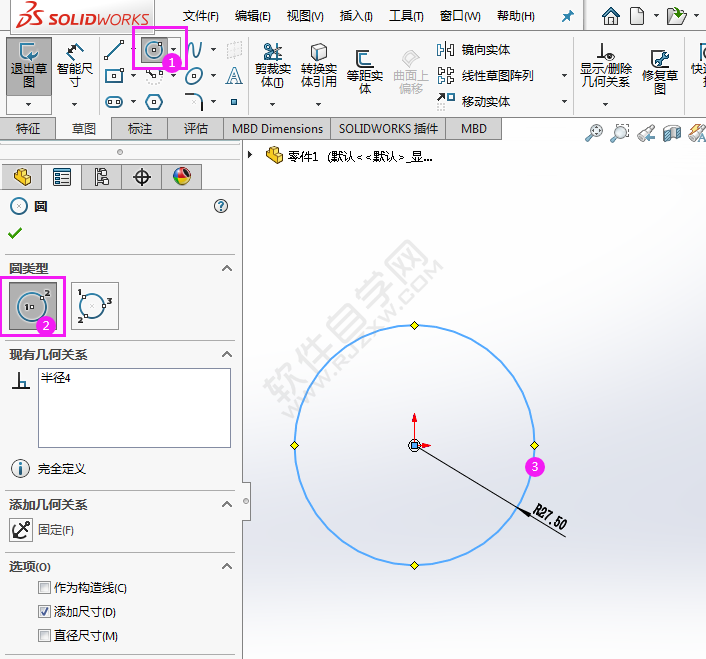

2、進入草圖，點擊圓工具，繪制一個R27.5mm的圓出來。效果如下：

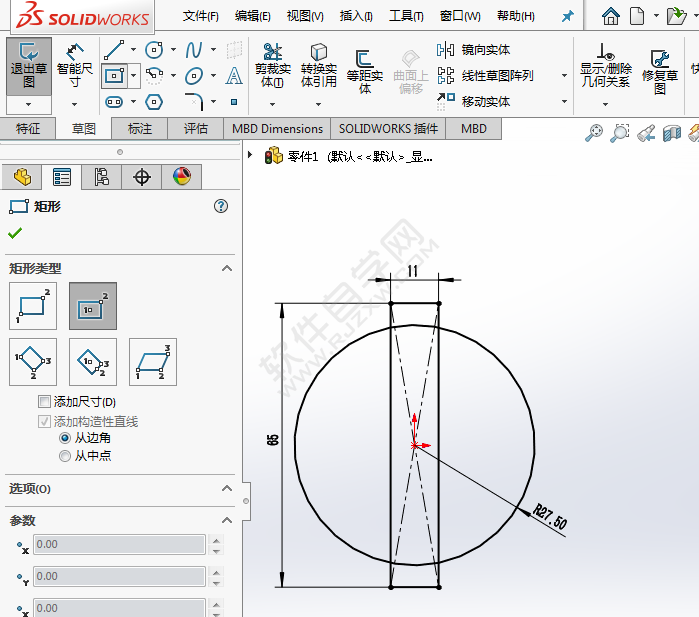

3、然后再點擊矩形工具，繪制一個65x11mm的矩形出來。

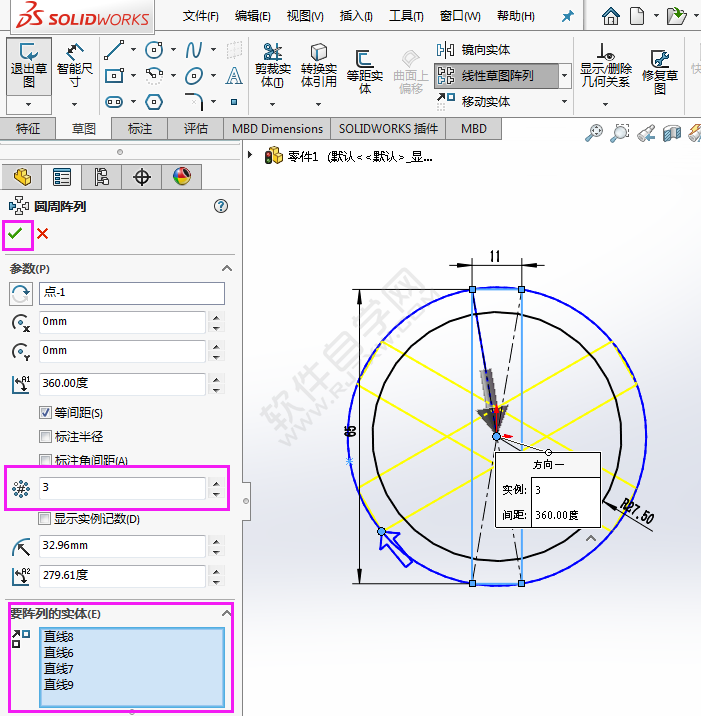

4、然后使用圓周陣列工具，陣列3個出來，效果如下：

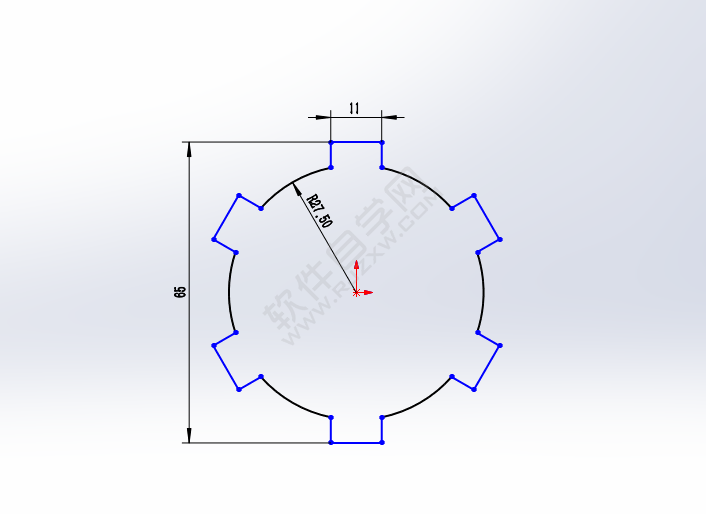

5、然后再使用剪裁工具，把不要的部分刪掉就好了，效果如下：

以上就是怎么用solidworks矩形圓陣列畫草圖的方法，希望大家喜歡，請繼續關注好吧啦網。
