在AutoCAD中導入excel表格有嘗試嗎?今天我們就來嘗試一下在AutoCAD里導入excel表格，下面我們一起來看吧：

1.首選選中excel中的表格，表格的邊框要用細線，復制。

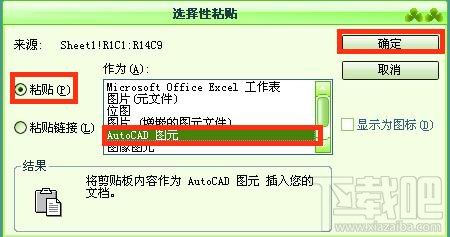

2.然后在cad中在編輯中的選擇性粘貼中選autocad圖元。

3.選擇插入點，你會發現插入的表格線沒有對齊，用反選選中全部的豎線(有很多橫線也被選進來了，下一步我們將去選他們)，按住shift正選表格，注意不要把豎線全部包在里面，那樣豎線也要被你去選了，現在只剩下豎線了，move他門對齊，trim到左上角那根長出去的線，表格畫好了，而且和你手動一根一根畫線，再填數字的一模一樣。

4.現在還不完美，因?yàn)樽值拇笮『湍愕膱D沒有統一，現在我們來解決這個問題。

選擇表格中的一個文字，看一下他的高度，用windows自帶的計算器計算一下它和你想要的字的比例差多少，用scale縮放的你想要的文字大小。如果你還想設制文字的寬度系數，為了制作出和你在excel里面看到對齊方式一樣的數據，那就把表格先定義為塊，插入塊的時候選擇x方向的系數，就是文字的寬度系數。
