簡單教你繪制三維實體機械零件圖

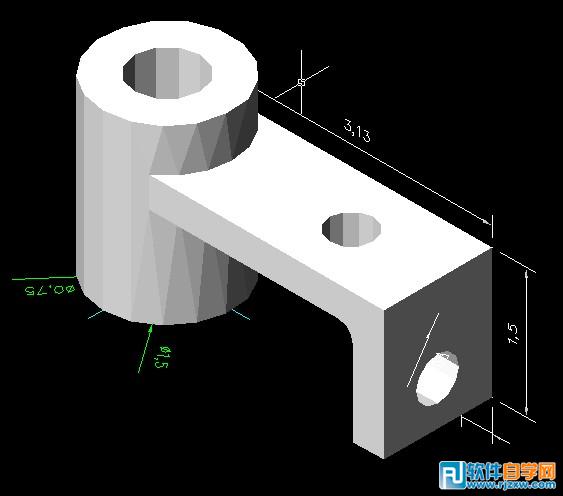

效果圖：

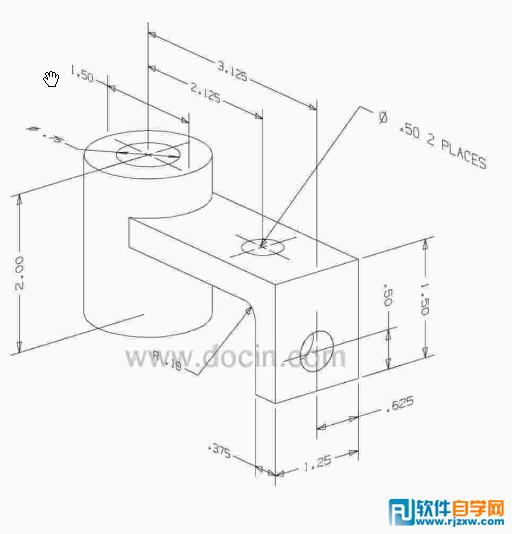

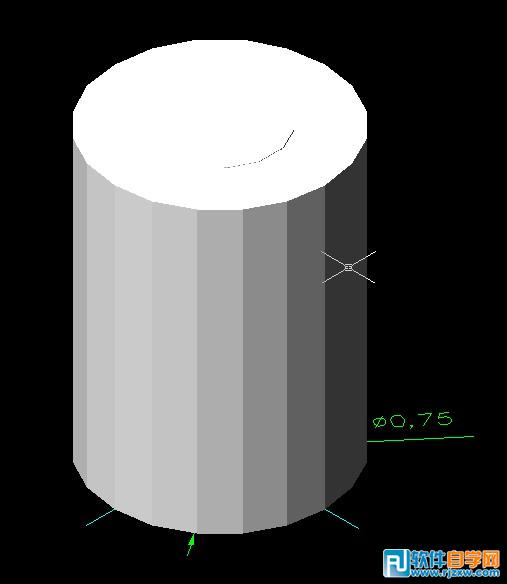

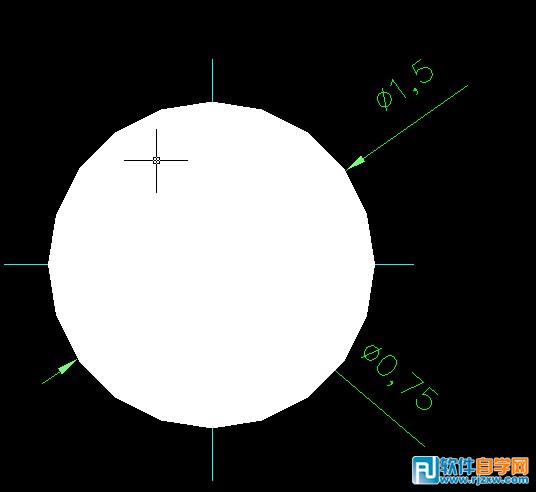

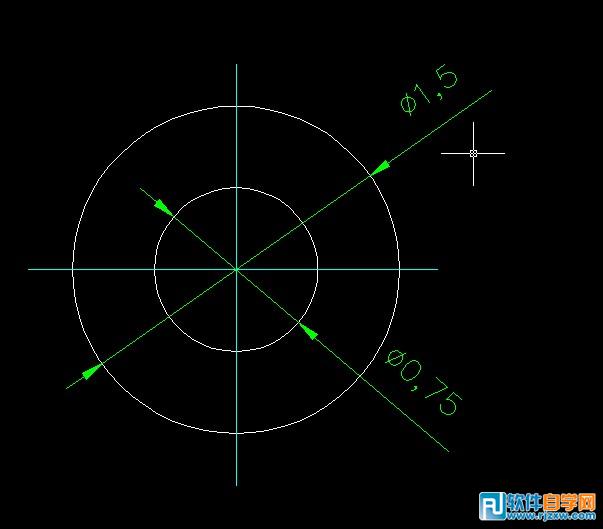

尺寸圖： 第1步：點擊視頻菜單--三維視圖---府視圖，繪制以下兩個圓的平面圖：（如圖1） 第二步：用REG命令，對兩小圓進行面域，請看以下的效果。（如圖2） 第三步：用EXT 命令，進行對兩個圓的面進行實體拉伸，高度為2mm 然后點擊視頻菜單----三維視圖---東北等軸測 請看以下效果（如圖3）以上就是CAD教程：簡單教你繪制三維實體機械零件圖，希望大家喜歡，請繼續關注好吧啦網。
