下面給大家介紹的是SolidWorks畫一個八字的單殼的方法，喜歡的朋友可以一起來關注好吧啦網學習SolidWorks知識。

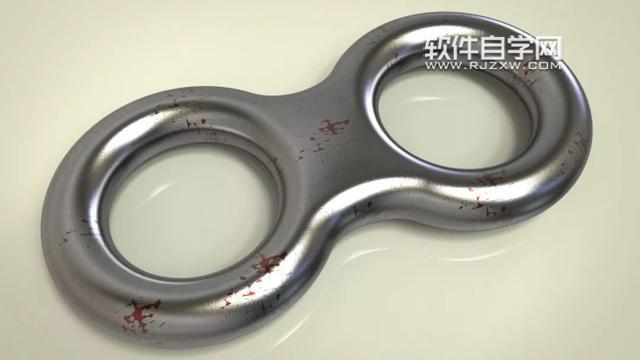

第1步、看看效果圖。

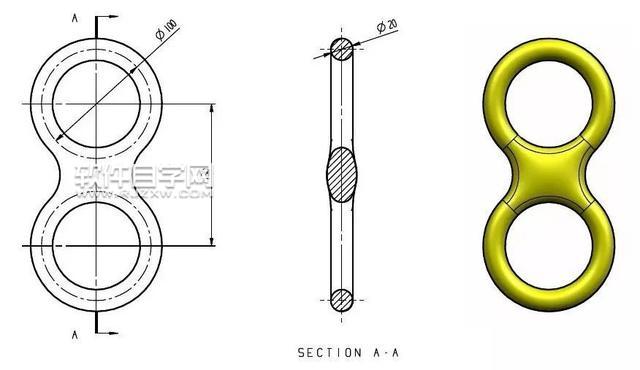

第2步、看看尺寸圖：

第3步、在前視基準面上畫圓。

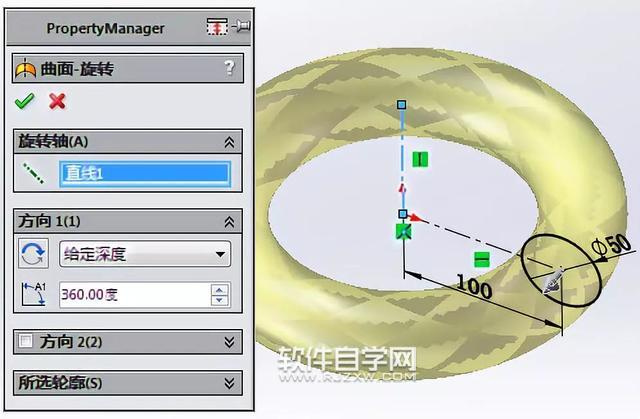

第4步、曲面旋轉。

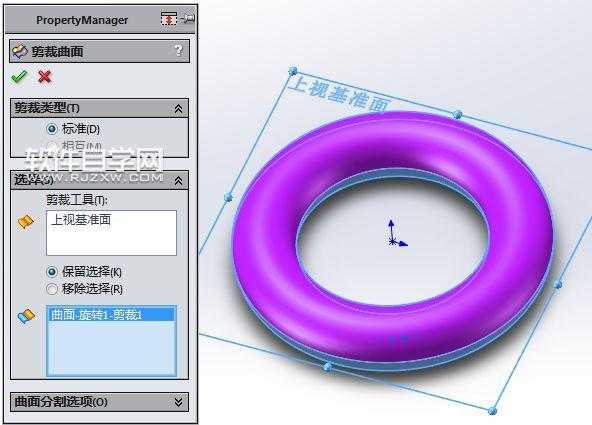

第5步、曲面剪裁，用上視基準面做工具，剪掉下半個。要是半圓的話，這一步就省略了。

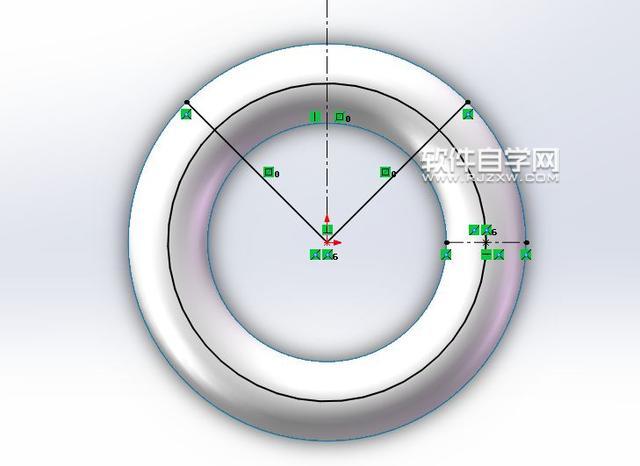

第6步、上視基準面上草繪，兩條斜線是垂直、對稱關系。

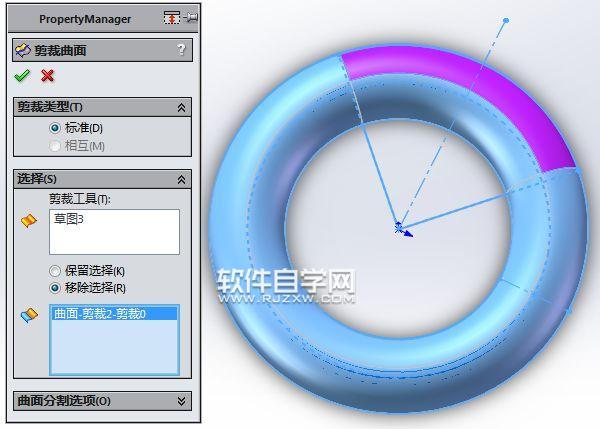

第7步、曲面剪裁，移除紫色部分。

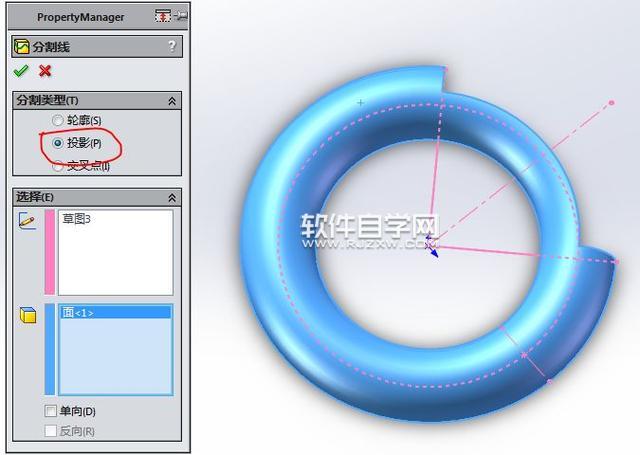

第8步、分割線，草圖還是用上一步的草圖。

以上就是SolidWorks畫一個八字的單殼，希望大家喜歡，請繼續關注好吧啦網。
