下面給大家介紹的是UG10.0繪制滾花建模圖案教程，滾花是機械加工中的一種常用工藝，喜歡的朋友可以一起來學習做一做。

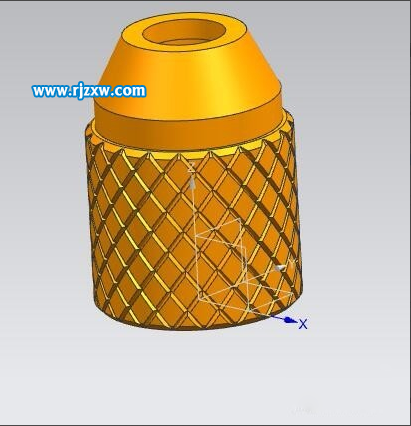

效果圖：

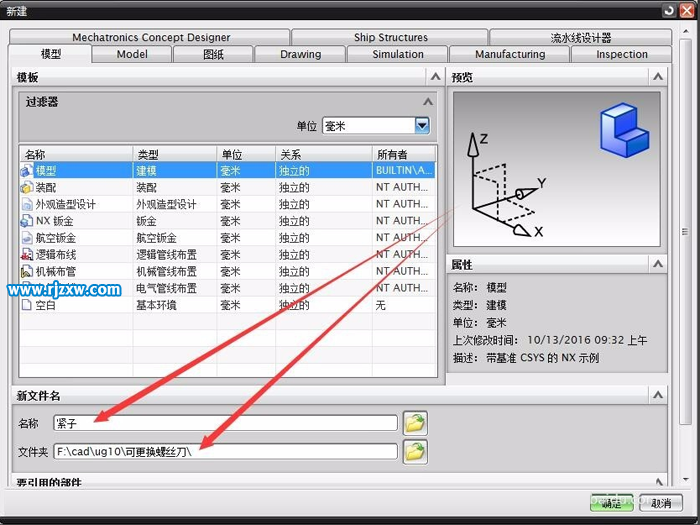

第1步、打開UG10.0軟件，新模型，名稱為緊子，指向新的工作目錄，點擊確定。

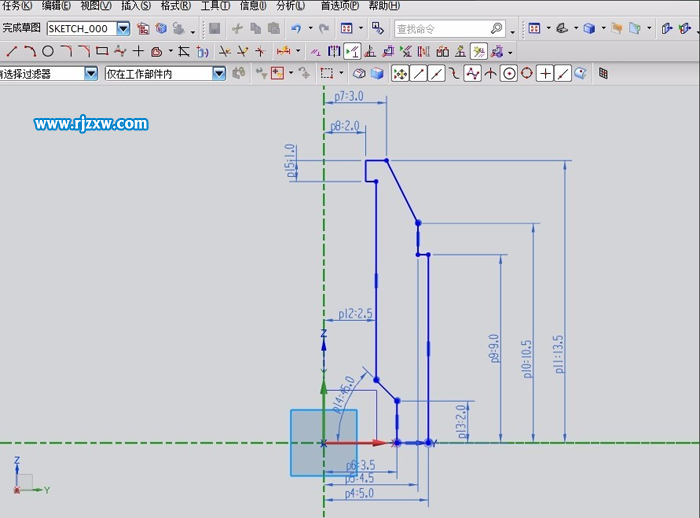

第2步、進行旋轉特征的草圖繪制；

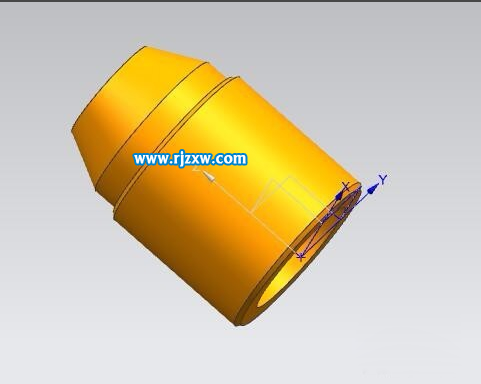

第3步、完成后對要進行滾花的兩端面邊進行倒角，倒的角要比滾花深度大點，不然后續的命令會出錯。

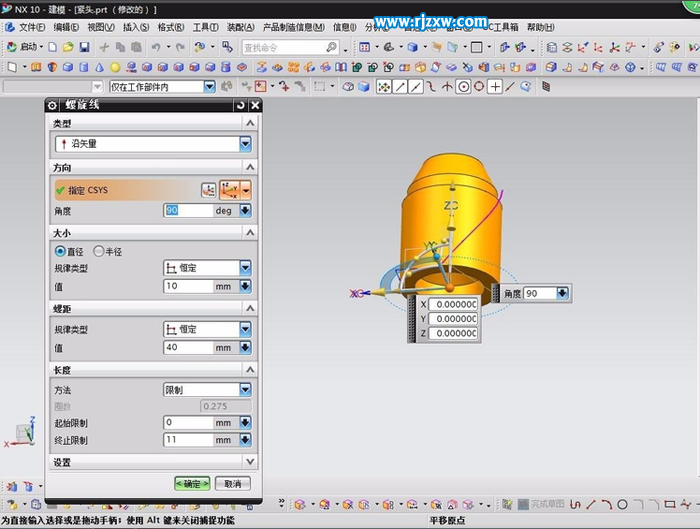

第4步、繪制一條與滾花面直徑相同的螺旋線，調節好螺距（也可用直線投影的方法得到柱面上的引導線）。

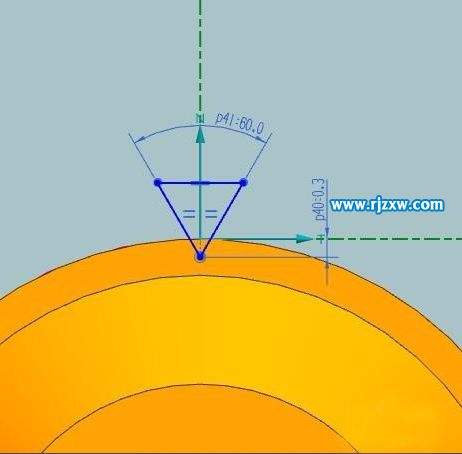

第5步、繪制掃掠用的截面線，以螺旋線的端點為基點，平行于滾花端面進行繪制。

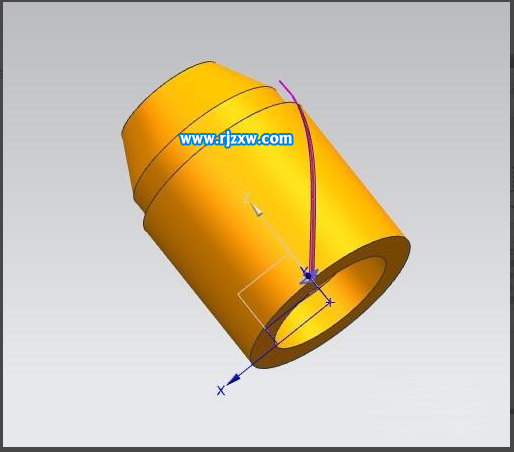

第6步、掃掠后求差得到一槽，這槽為滾花是的一條槽；

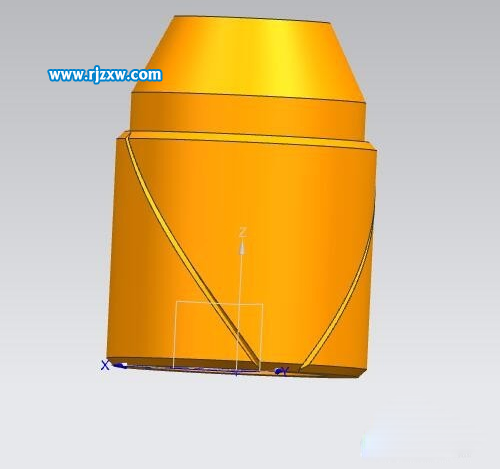

第7步、另一槽用鏡像特征命令可得到。

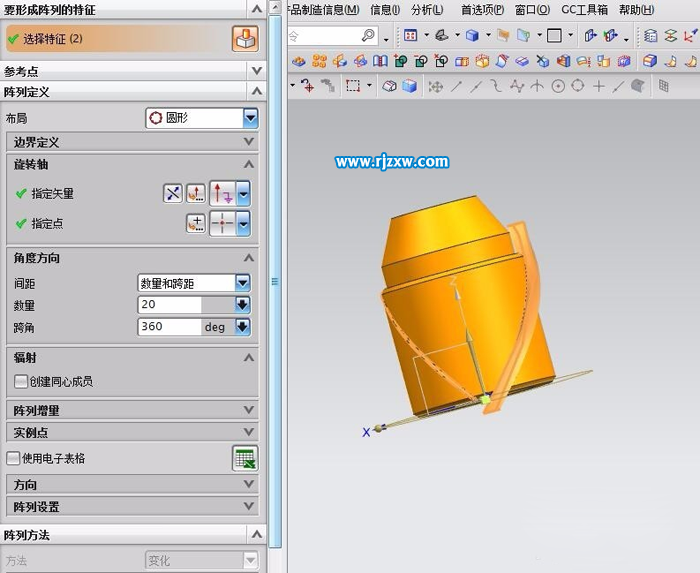

第8步、得到二條不同方向的滾花槽后，進行陣列特征。可得到完整的滾花面。

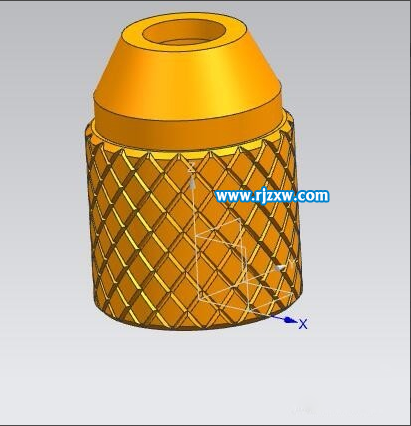

第9步、最后效果圖出來了。
