機械零件圖

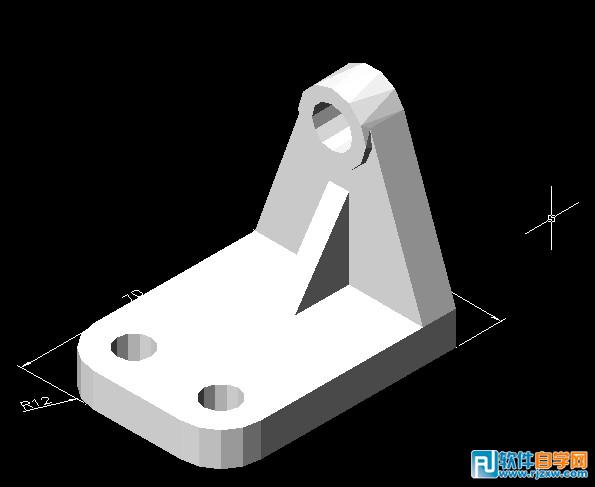

效果圖：

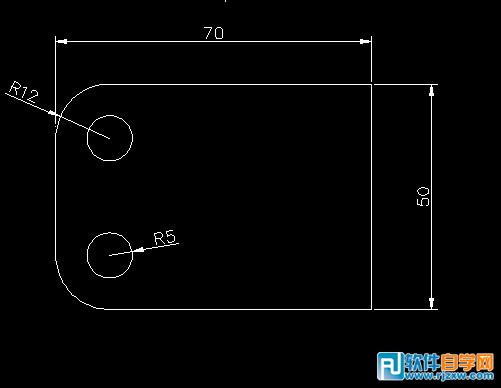

第一步：點擊視圖菜單---三維視圖----頂視圖，繪制以下圖形， 如圖1

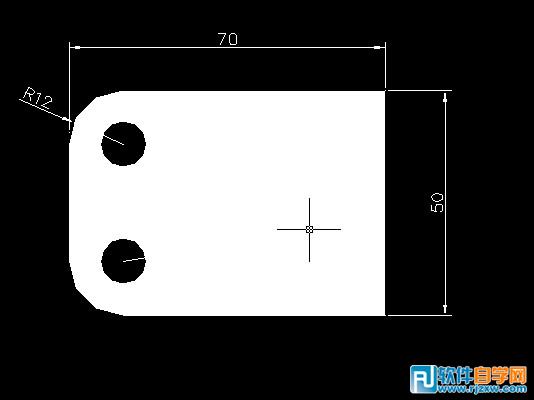

第二步：用REG面域命令，形成三個面，并用SU差集命令把大圖減去兩個小圓，結果如圖

提示：以上是著色了

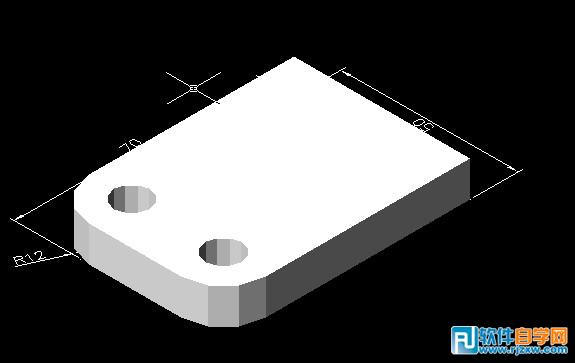

第三步：用EXT拉伸實體命令，拉伸高度為10mm，再點擊視圖菜單--三維視圖----西南等軸測，效果如圖：

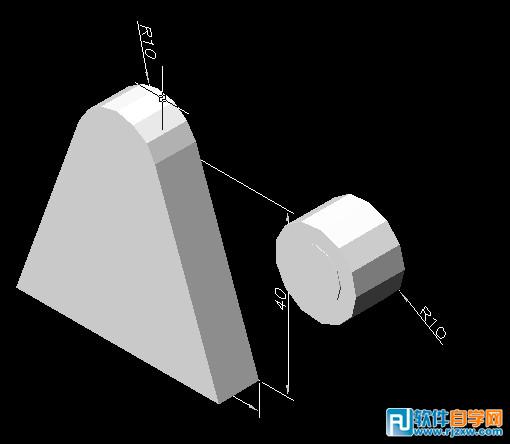

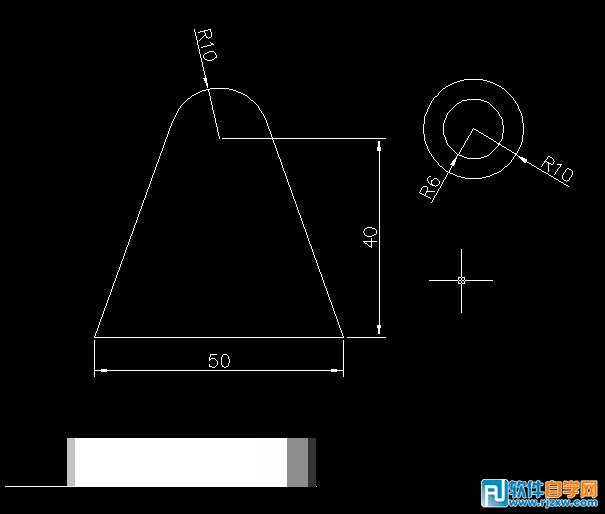

第四步：點擊視圖菜單----三維視圖--右視圖，繪出平面圖，如圖： 第五步：把右視圖中的三個圖，進行面域，兩個圓拉伸高度為12mm 三角形圖拉伸高度為10，進入西南等軸測模式。 以上就是AutoCAD繪制三維機械零件圖，希望大家喜歡，請繼續(xù)關注好吧啦網。
