簡要操作步驟：

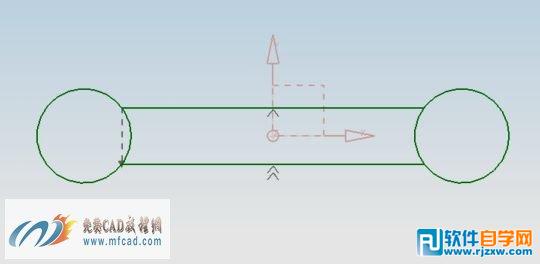

第一步 運行UGNX5.0軟件，選擇新建命令出現文件新建對話框，輸入名稱點擊確定。選擇草圖命令出現創建草圖對話框，選擇草繪面點擊確定。選擇直線命令繪制直線，選擇偏置命令出現偏置曲線對話框，輸入偏置距離，選擇對象點擊確定，選擇圓命令繪制圓，繼續選擇圓命令繪制圓，繪制的草圖如圖所示：

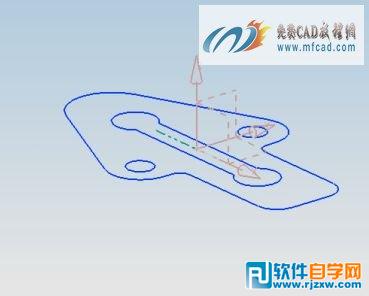

第二步 選擇UGNX5.0草圖的直線命令繪制直線，選擇快速修剪命令會繪制的草圖進行修剪。選擇圓命令繪制圓，繼續選擇圓命令繪制圓，選擇直線命令繪制兩圓的想切線，選擇快速修剪命令對草圖進行修剪，選擇圓命令繪制圓，選擇直線命令繪制直線，選擇快速修剪命令對繪制的草圖進行修剪，選擇圓角命令會草圖進行倒圓角處理，選擇直線命令繪制直線，選擇鏡像命令會繪制的圖形進行鏡像，選擇快速修剪命令對繪制的草圖進行修剪，選擇完成草圖，如圖所示：

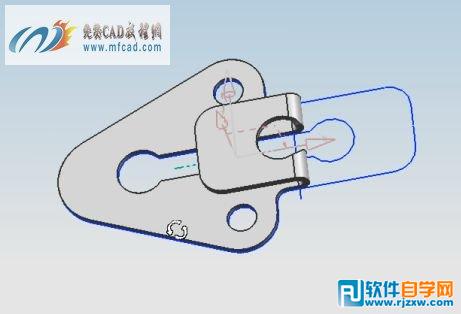

第三步 選擇墊片命令出現墊片對話框，選擇對象輸入厚度點擊應用，選擇法向除料命令出現法向除料對話框，選擇對象和方向點擊應用，繼續選擇法向除料命令對上褲扣進行法向除料，點擊確定。選擇草圖命令出現草繪會話框，選擇草繪面點擊確定，選擇直線命令繪制直線，選擇完成草圖，選擇折彎命令出現折彎對話框，設置折彎參數，對上褲扣進行折彎處理，創建完成的上褲扣造型如圖所示：

保存文件
