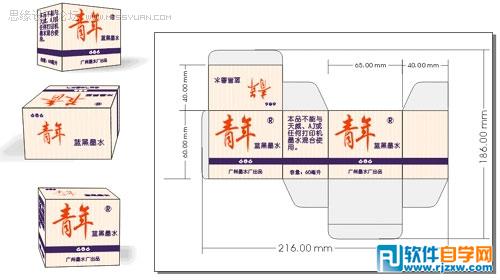

本教程主要用CorelDRAW繪制我國知名企業的產品包裝效果圖，相信陪伴了80年代前出生的人們不少寒窗歲月，也曾勾畫出各種各樣的心路歷程。

1-1.SHOWTIME

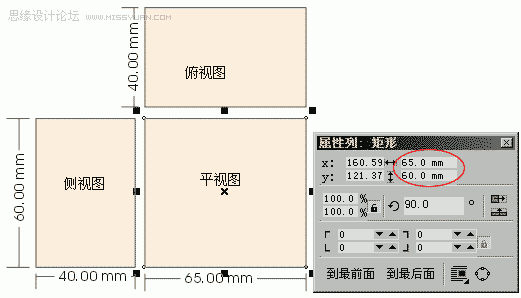

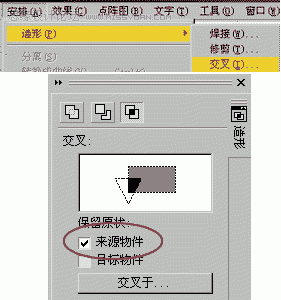

下圖為我國知名企業的產品，相信陪伴了80年代前出生的人們不少寒窗歲月，也曾勾畫出各種各樣的心路歷程。雖然現在已經被天威，AJ等等新科技產品所替代，不過偶然觸摸到滿臉灰塵的他，實在叫人回味萬分。ok，讓我們?nèi)雅f一下這墨水瓶盒子的包裝設計。1-2.3D效果的基礎3D效果必有2個以上的平面的視覺變形，因此我們要畫出3視圖。使用工具箱的“矩形工具”　拉出3個矩形，40*60；65*60；65*40，用鼠標拖出來的矩形是會不準確的，要點選矩形后在屬性列中填上正確數值（下圖紅色圈圈的地方）。填上喜歡的顏色，一般淺色會比較好，可以突出以后的字體和包裝。完成后如下圖。圖中的尺寸和字是我為方便大家而標上去，實際過程不用畫上去。最上面的矩形叫“俯視圖”，左下的叫“側視圖”，右下的叫“平視圖”。視圖會因?yàn)槲锲返臄[放位置不同而變化，不是絕對的，這里我們只是給于一個稱呼而已，方便日后的操作。基本視圖準備完畢，進入包裝設計了。2-1.三個視圖的包裝——底紋1.在空白的地方用“手繪工具”　在空白的地方按住Ctrl鍵拖出垂線，要長過三視圖（如下圖）。點選垂線，按Ctrl+C,再按Ctrl+V，復制大約20條垂線。現在20多條垂線在同一位置上，我們要把它均勻分布好。2.點選垂線，將其中一條拖放到適當距離（距離要比三視圖的寬度大）。圈選所有的垂線（圈選即用“選取工具”按住鼠標左鍵不放，拖出藍色虛框，選擇多樣物品），在菜單中選擇“安排——〉對齊與分布”。在對話框分布的一欄中勾選“X軸向的間距”點擊確定（如下圖），垂線馬上均勻排列了。如果覺得垂線還是不夠密的，可以將20多條垂線“復制——〉圈選——〉分布”一遍，這樣20就變40，密了一倍啦。圈選所有垂線群組起來 或（ctrl+G) 將三視圖也群組起來，并放到垂線中間去。點擊垂線群組，在調色盤白色中單擊鼠標右鍵，使垂線變成白色。點選三視圖群組，在菜單中選擇“安排——〉造型——>交叉”（如下圖），在泊塢窗中勾選“來源物件”點擊“交叉于...”，出現 　交叉于的光標，用此光標點擊垂線群組，垂線就剩下相交在三視圖中的部分了。底紋部分完成，按Ctrl+A選擇全部物件，在菜單選“安排——〉全部解散”，然后分別圈選三個視圖，讓視圖與視圖的垂線群組起來（Ctrl+G)，以方便日后的制作。

2-2.三個視圖的包裝——平視圖1.用“字體工具”在平視圖中寫上“青年”二字，我是使用的白色2點外框，紅色填充的行楷字體。調整好大小和位置。寫的時候最好是兩個字分別寫，以方便調整大小。2.按Shift鍵點選“青年”二字，在菜單選“安排——〉轉換成曲線”或按“Ctrl+Q”的快捷鍵，　或　此時就將美工字的屬性變成曲線的屬性了，字體再不能被編輯，所以在此之前要看清楚有沒有寫錯字啊。（這一步驟對以后的透視變形非常重要，以下操作中凡是字體都需要此步驟）3.在“青年”的右上方用深藍色畫上一個小圈圈，里面加上大寫R(有字體啊，用Ctrl+Q把它轉換成曲線），群組起來，并調整好大小和位置，將其群組（Ctrl+G)4.用深藍色在“青年”的右下方寫上“藍黑墨水”四個字，（幼園字體，16號大小）調整好位置及...及.........Ctrl+Q！！！不提你你又忘了吧！5.在“青年”的下方用“矩形工具”拖出一個65*5.5的深藍色矩形，在上面用白色寫上“686”三個數字?jǐn)[在藍色矩形的中間及ctrl+Q6.在平視圖的底端用深藍寫上廠名(幼園，16），胡亂寫一個吧，反正不是給老板看的。（切記ctrl+Q)2-3.三個視圖的包裝——側視圖1.使用“字體工具”在側視圖上方拖放出“段落文本框”，在里面寫上十來二十個字。文本框太小字太大了？？！！ —〉不怕，點選文本框后，選擇菜單“文字——〉將文字填入框架”，這樣全部文字就自動縮放至框架內了。此時是否要ctrl+Q？no!!先要把段落文字轉換成美工文字才能ctrl+Q。用“選取工具”點選段落文本，在菜單“文字——〉轉換成美工文字”，然后再按ctrl+Q。2.在與平視圖相等的高度，拖出一個深藍色的矩形（40*5.5），可使用輔助線對齊。3.在側視圖的底端寫上“容量：60毫升”（幼園，16），拖放好位置后ctrl+Q。

以上就是CorelDRAW怎么教你制作工業包裝設計效果圖，希望大家喜歡，請繼續關注好吧啦網。
