在CAD中標好的多重引線后，如何再進一步的添加多個引線出來，也就是說多處要添加引線出來，要怎么處理呢？下面給大家介紹的是CAD多重引線怎么添加引線的文章，給大家參照學習，希望能幫助到大家。

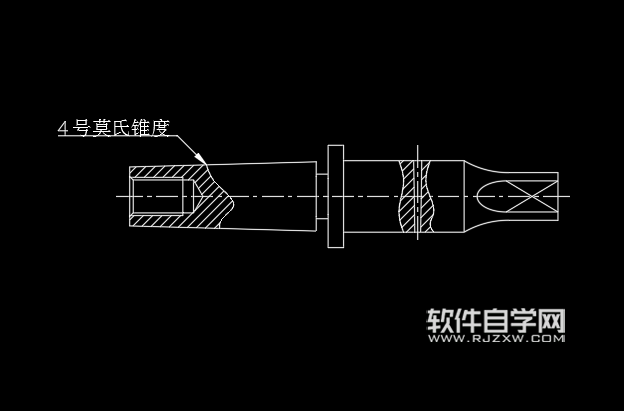

第1步、打開CAD2019軟件，繪制一個圖形出來，進行多重引線標注，也就是說使用添加引線時，就一定要有一個標好的多重引線標注。如果沒有你標一個也可以哦。

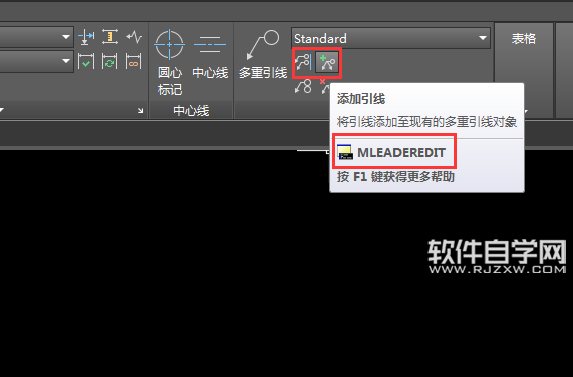

第2步、點擊添加引線圖標，或是在命令欄上面輸入MLEADEREDIT命令后，進行空格。

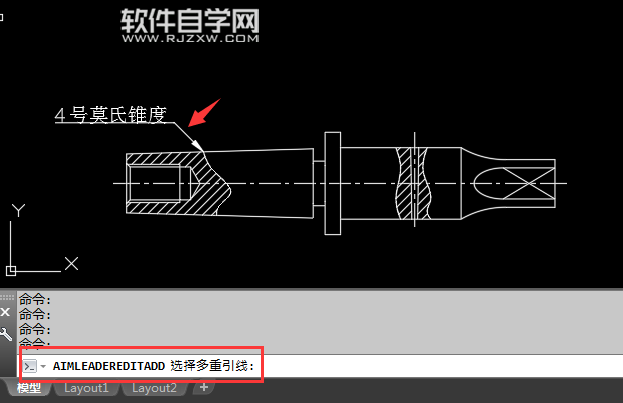

第3步、然后選擇已標好的多重引線說明，然后就可以開始進行添加引線哦。

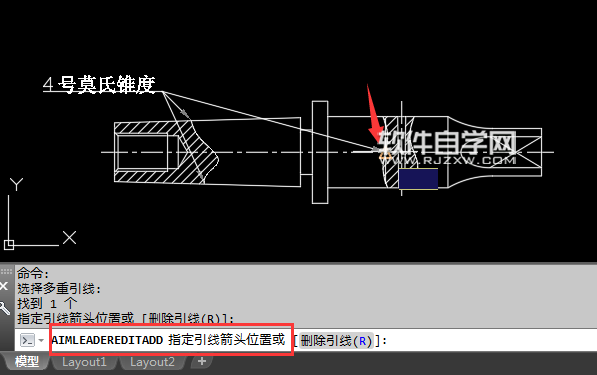

第4步、選擇指定引線箭頭位置，那里要添加就點擊那里就好了。點擊好后，就會多二條引線出來，效果如下：

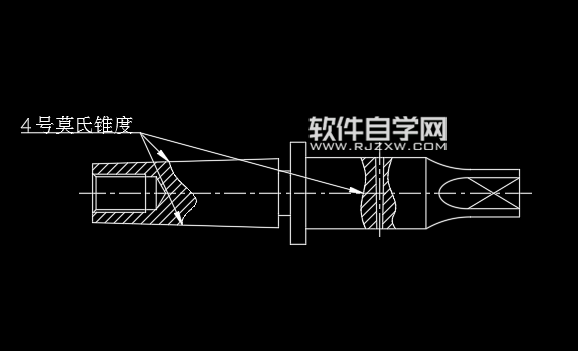

第5步、點擊好后，效果就出來了。多重引線主要是標明多處都是同一個處理要求而以。
