在CAD中怎么繪制倒角矩形呢，為了方便的教大家學會這個方法，特意編寫CAD2018倒角矩形怎么畫的步驟與方法，喜歡的朋友可以一起來學習交流哦。

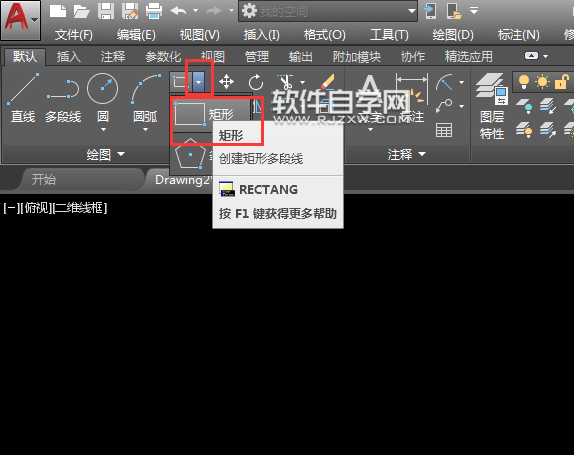

第1步、打開CAD2018軟件，點擊默認里面的矩形或是輸入RECTANG命令。然后就可以開始繪制矩形了哦。

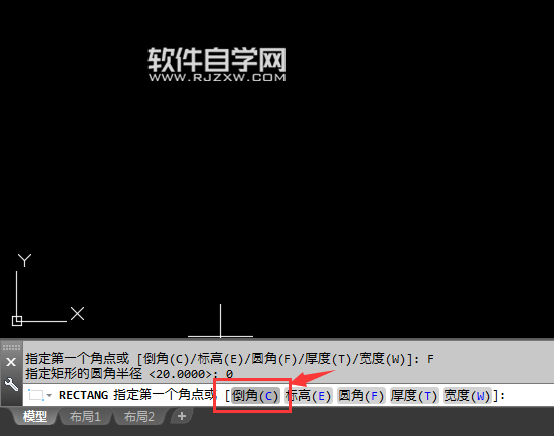

第2步、然后就要指定第一個角點，這時不要點，而是點擊倒角（C）或是輸入C空格。

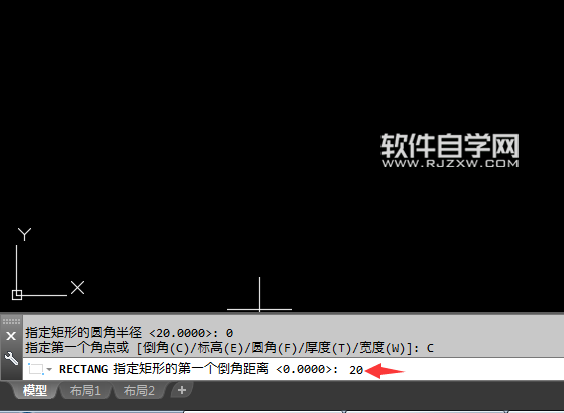

第3步、然后指定矩形的第一個倒角距離為20，這個跟你想要的參數為準。

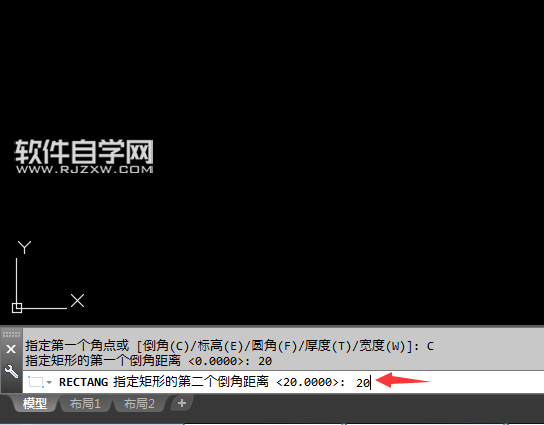

第4步、指定矩形的第二個倒角距離也設置為20空格。

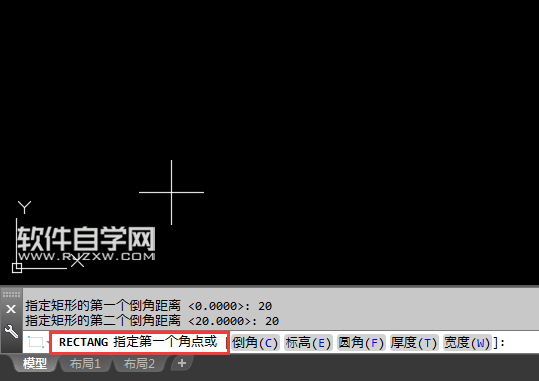

第5步、設置好了倒角后，就可以指定第一個角點或是輸入矩形的坐標。

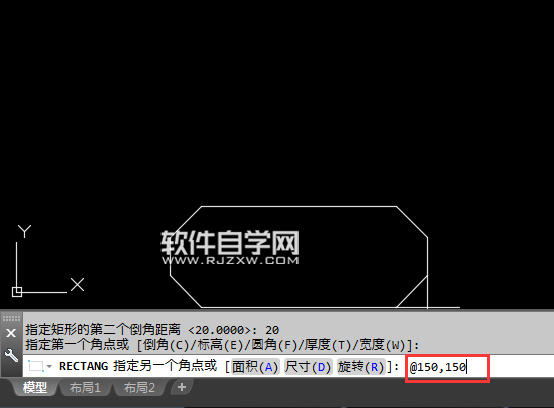

第6步、然后再指定另一個角點或是輸入坐標，比如@150，150，意思就是繪制一個長度為100x寬度為100的矩形了。

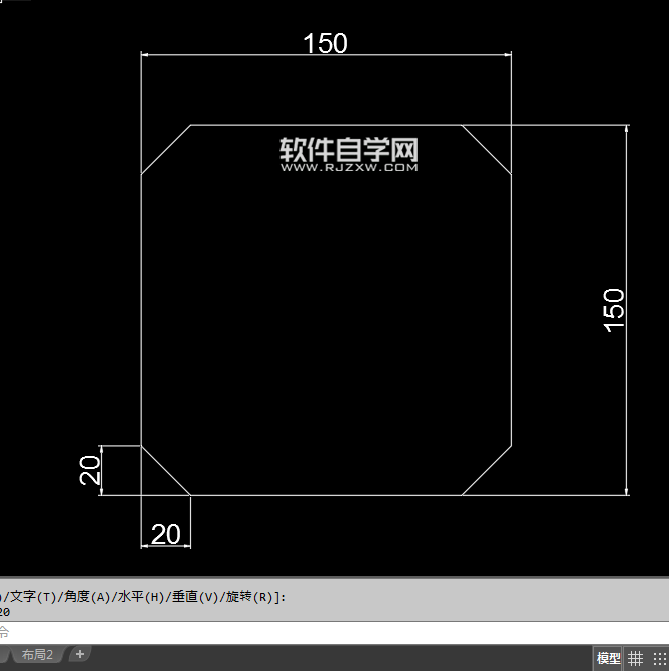

第7步、就這樣一個倒角的矩形就出來了，矩形為150x150mm的效果出來了，還倒了20mm的角出來。
