下面給大家介紹的是Solidworks智能尺寸修改指定草圖的方法與步驟，喜歡的朋友可以一起來關注好吧啦網學習更多的Solidworks教程。

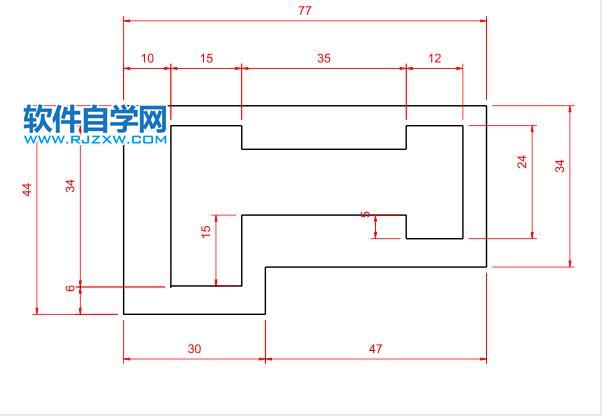

草圖效果圖：

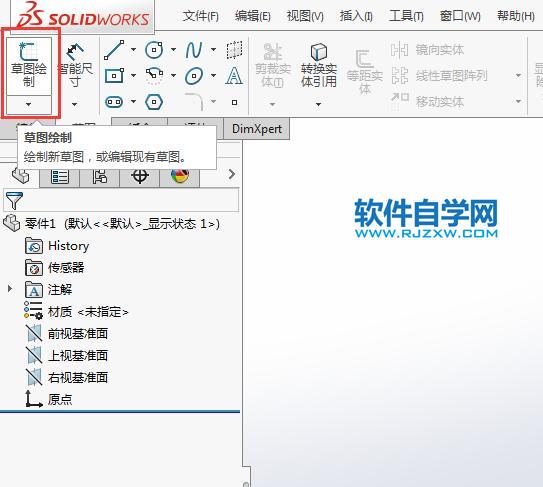

1、打開solidworks2016軟件，新建零件，點擊草圖繪制。

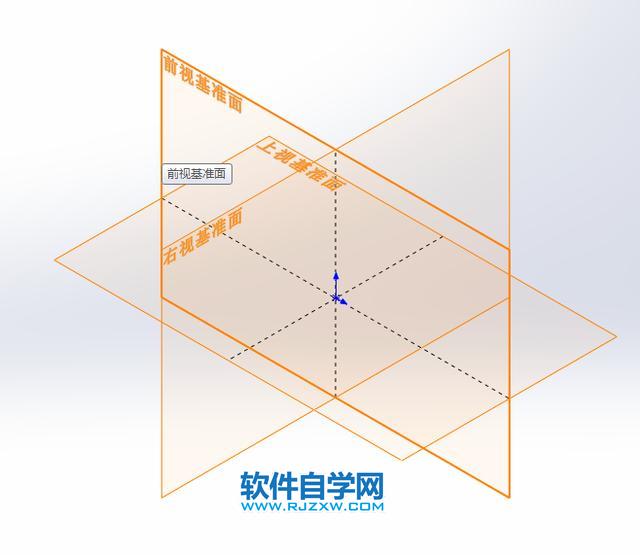

2、選擇一個基準面，在這里我們選擇前視基準面繪制草圖。

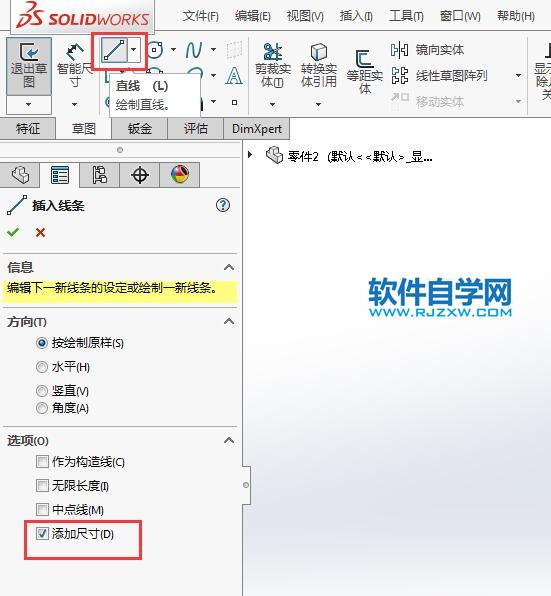

3、點擊直線工具，把左下角的添加尺寸給取消。

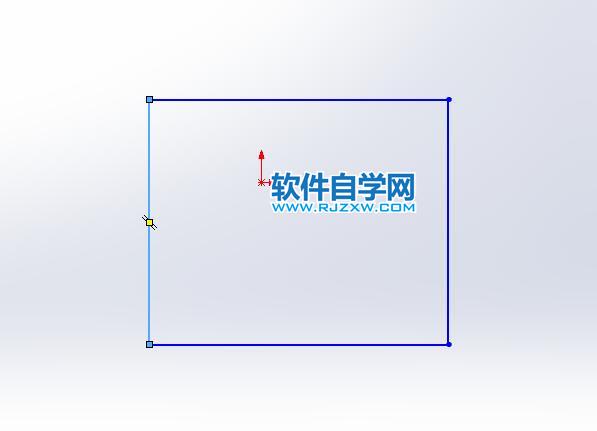

4、繪制一個大些50x80左右的矩形出來。

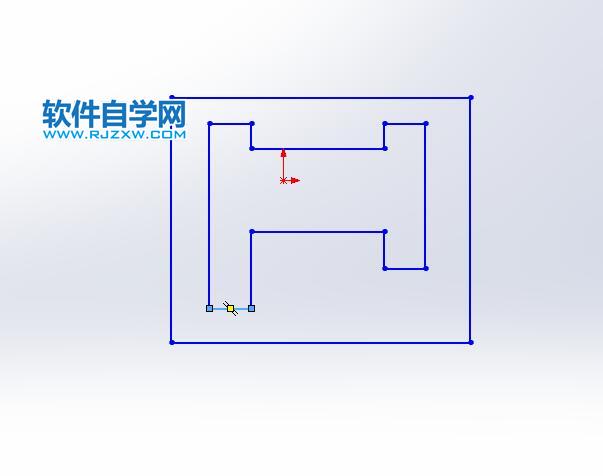

5、然后在矩形里面繪制下面的圖形出來。

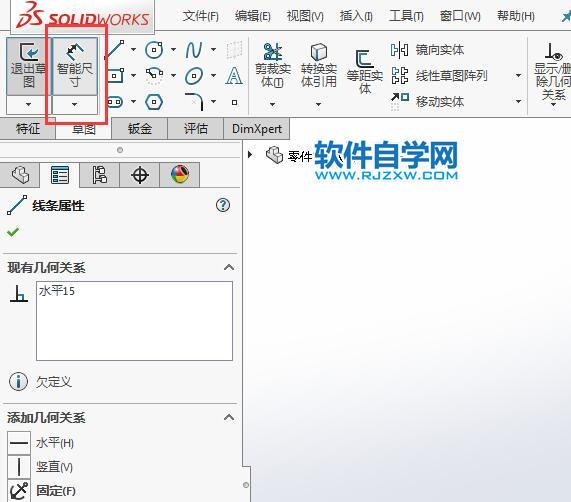

6、然后點擊智能尺寸。

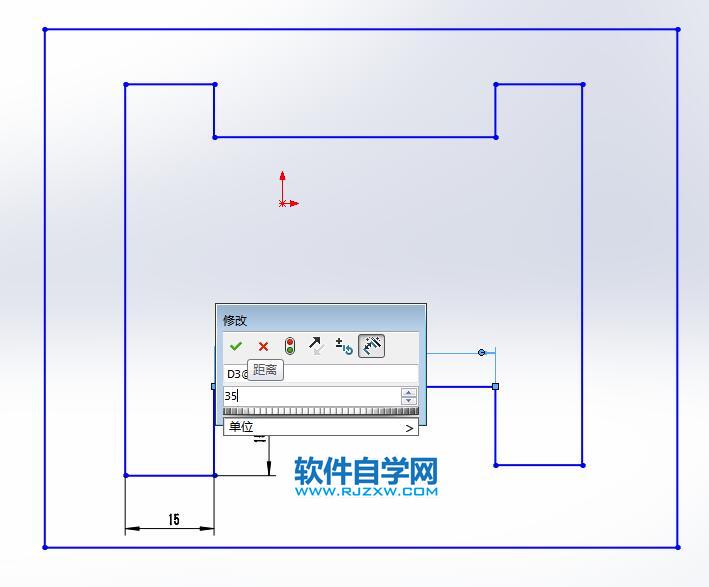

7、給圖形進行標注，標出一個出來時，進行修改你要的尺寸。

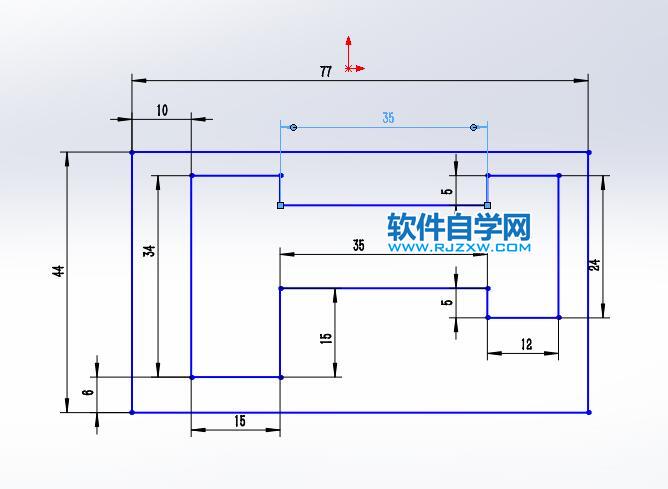

8、然后圖形就會跟根你指定的尺寸進行修改。

以上就是Solidworks智能尺寸修改指定草圖，希望大家喜歡，請繼續關注好吧啦網。
