solidworks草圖繪制尺寸定位練習三

瀏覽:174日期:2023-12-04 13:31:35
下面給大家介紹的是solidworks草圖繪制尺寸定位練習三的方法與步驟,喜歡的朋友可以一起關注好吧啦網學習更多的solidworks教程。

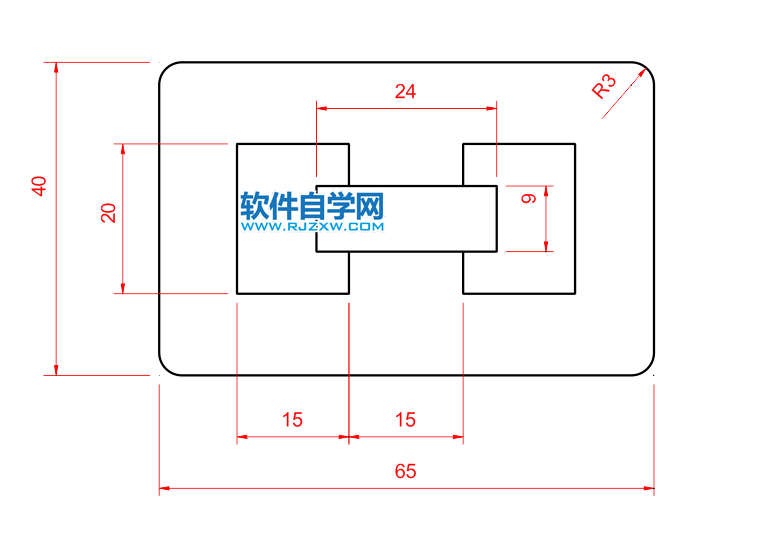

看看草圖效果:

solidworks草圖繪制尺寸定位練習三

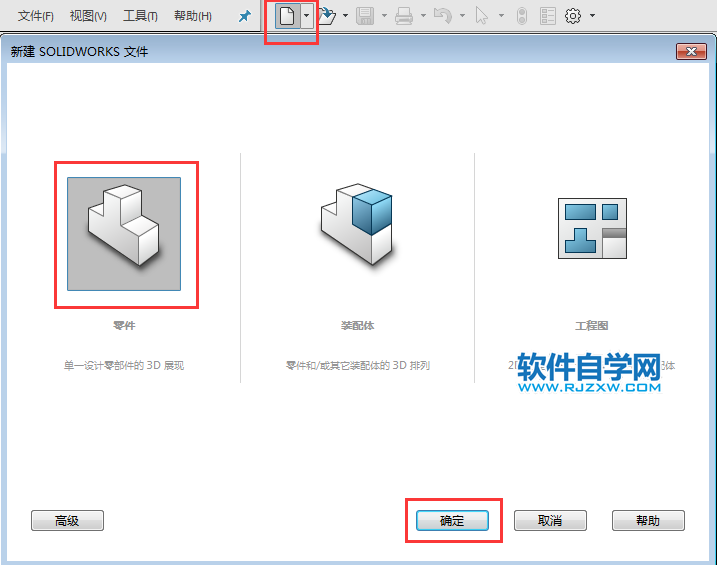

1、打開solidwork2016軟件,點擊新建圖標,彈出新建面板,點擊零件,點擊確定。

solidworks草圖繪制尺寸定位練習三

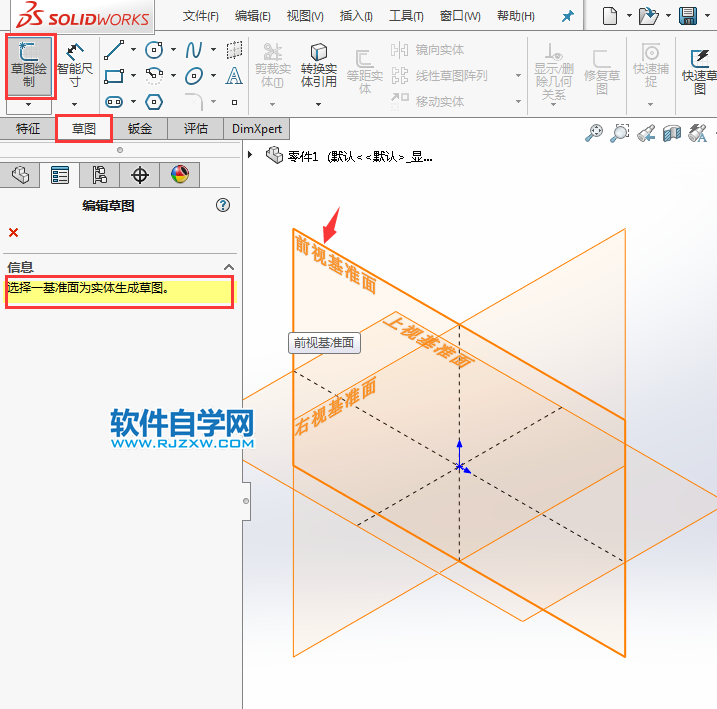

2、點擊草圖選項--點擊繪制草圖--選擇前視基準面。效果如下:

solidworks草圖繪制尺寸定位練習三

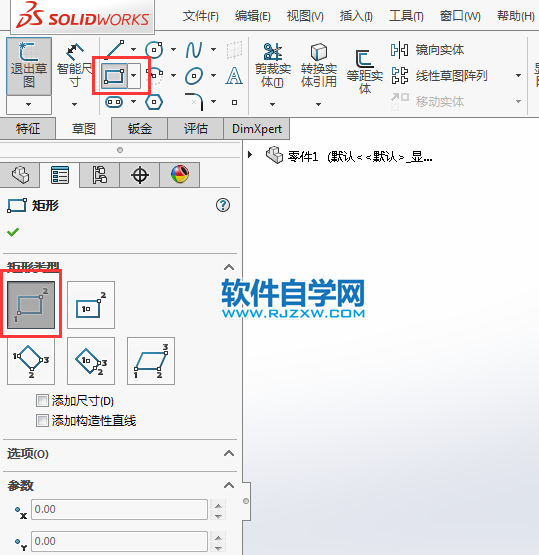

3、點擊矩形工具,選擇第一個樣式,下面的添加尺寸不用選。效果如下:

solidworks草圖繪制尺寸定位練習三

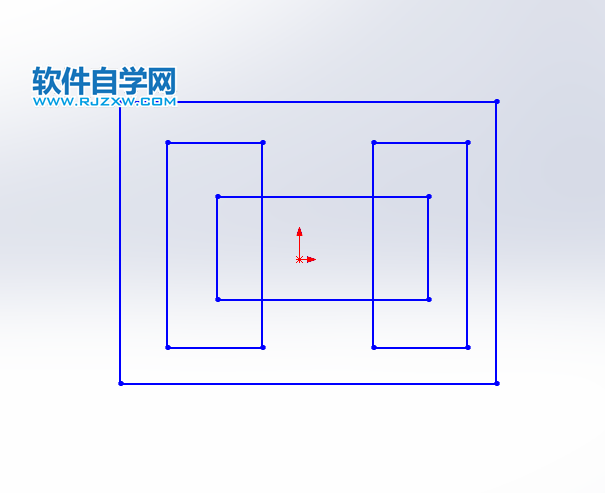

4、然后繪制下面四個不同大小的矩形出來,只是沒有尺寸而以。

solidworks草圖繪制尺寸定位練習三

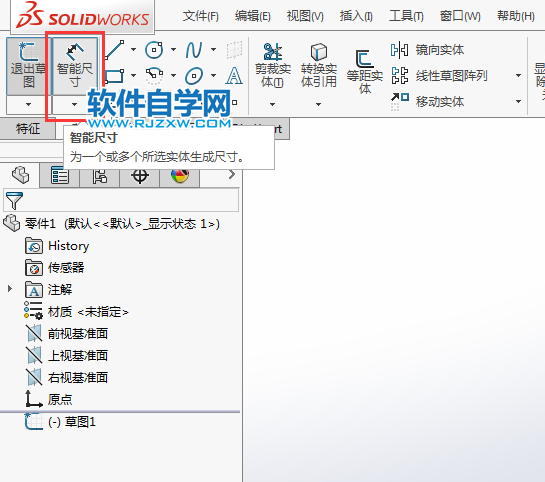

5、點擊智能尺寸,進行標注和修改尺寸。

solidworks草圖繪制尺寸定位練習三

6、然后把所有的尺寸的長與寬都標出來的同時修改好要的參數。

solidworks草圖繪制尺寸定位練習三

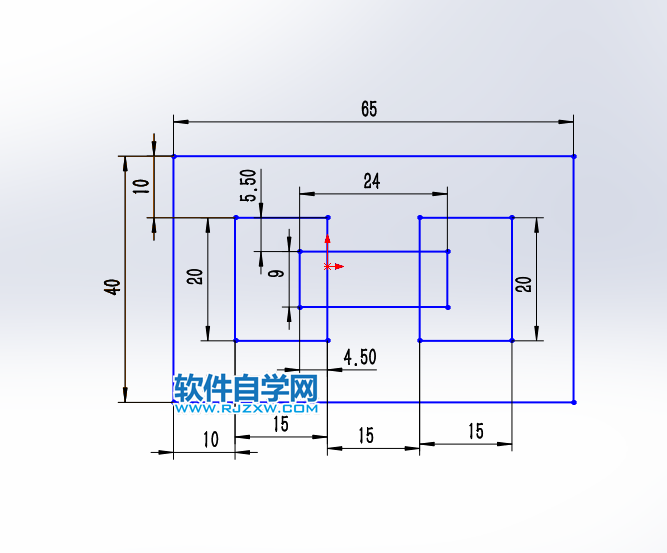

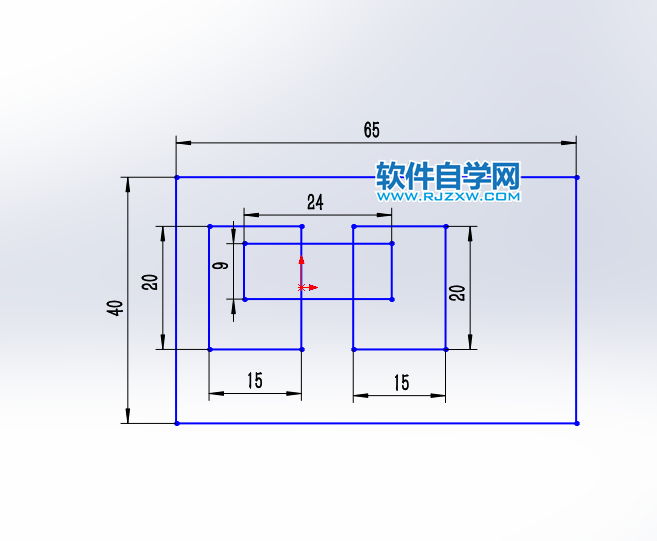

7、然后再標出矩形與矩形之前的位置尺寸。

solidworks草圖繪制尺寸定位練習三

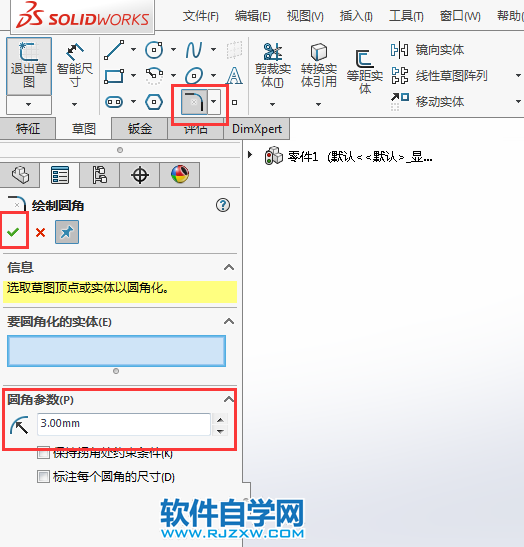

8、然后再點擊倒圓角工具。設置半徑為3mm。

solidworks草圖繪制尺寸定位練習三

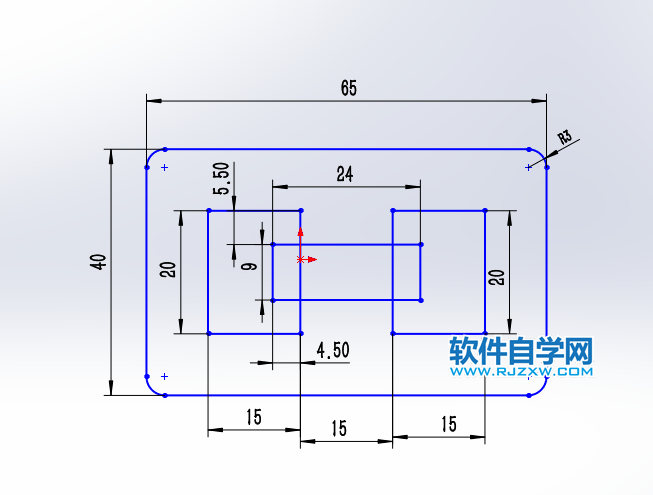

9、然后進行大矩形倒圓角處理。效果如下:

solidworks草圖繪制尺寸定位練習三

以上就是solidworks草圖繪制尺寸定位練習三,希望大家喜歡,請繼續關注好吧啦網。
