下面給大家介紹的是SolidWorks水壺零件的做題步驟，具體操作步驟如下：

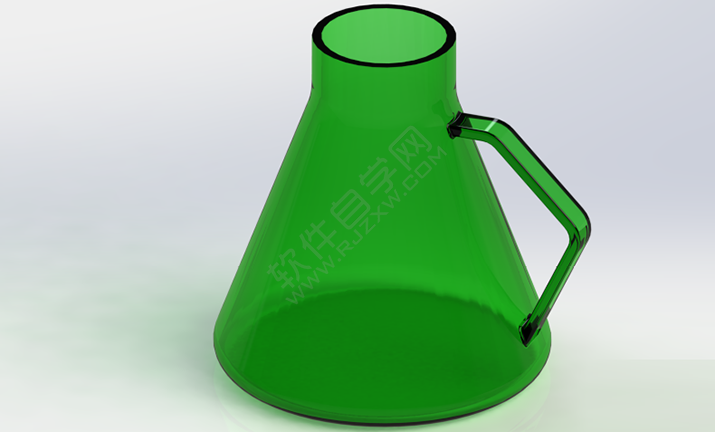

1、SolidWorks經典建模之水杯效果圖：

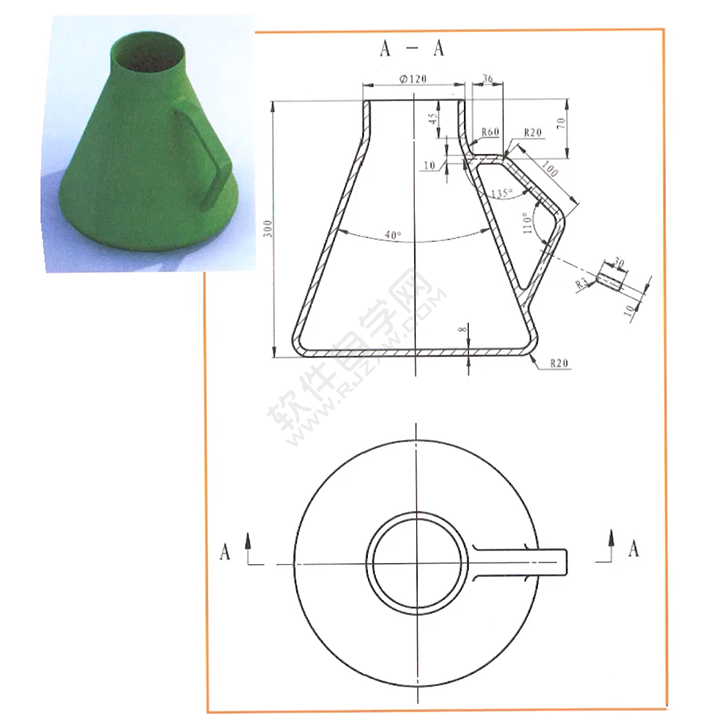

2、SolidWorks經典建模之水杯圖紙:

SolidWorks經典建模之水杯建模步驟：

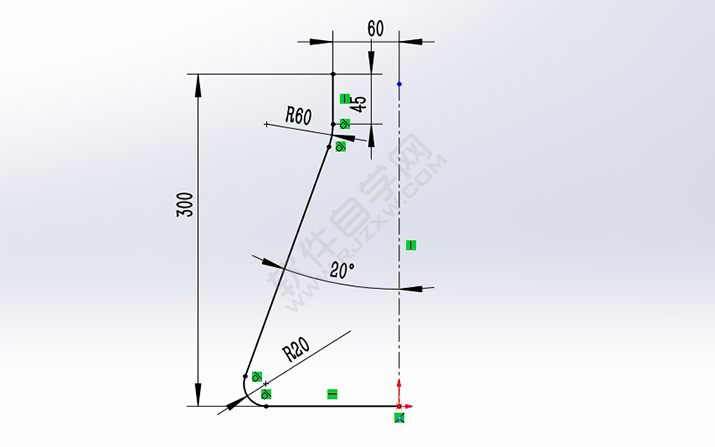

3、打開SolidWorks軟件，新建零件，然后前視基準面-草圖繪制。

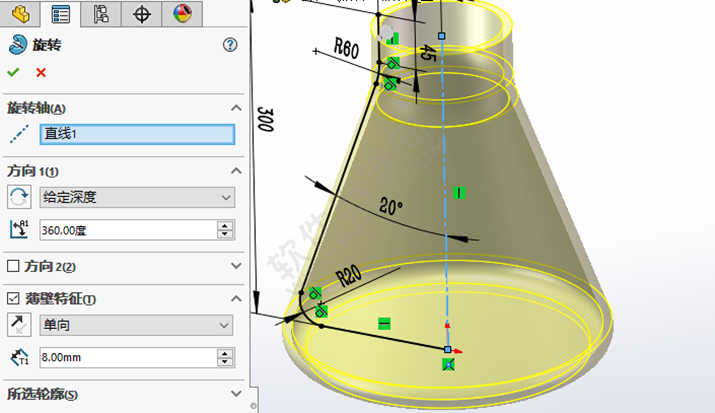

4、特征-旋轉，參數如圖：

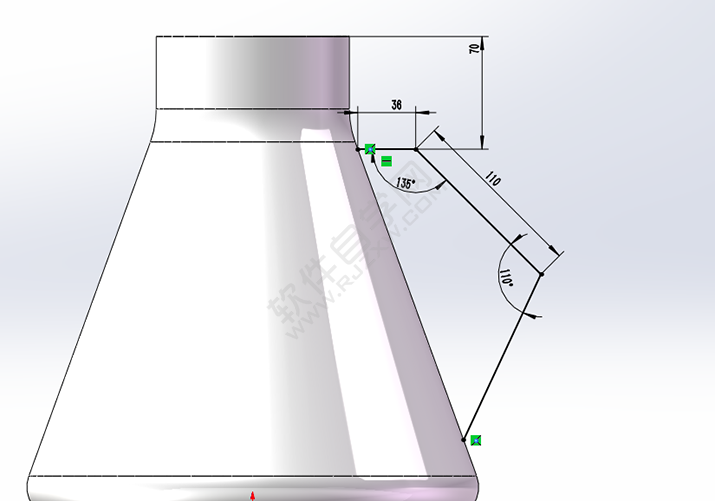

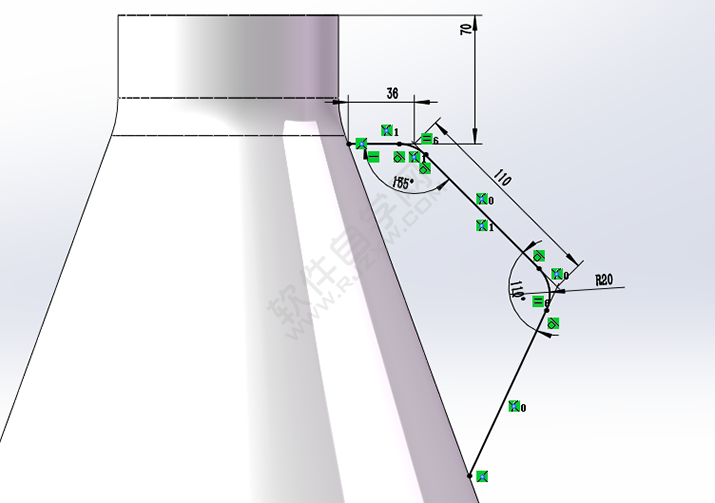

5、前視基準面-草圖繪制。

6、添加圓角，20。

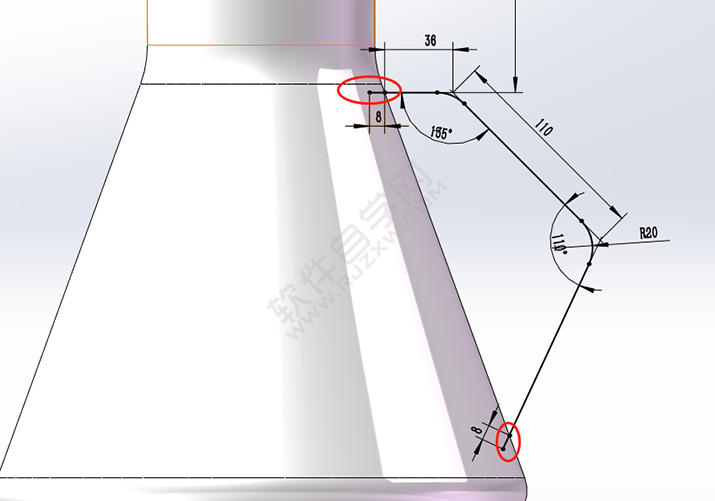

7、兩個端點個延長一部分長度草圖，添加直線段。

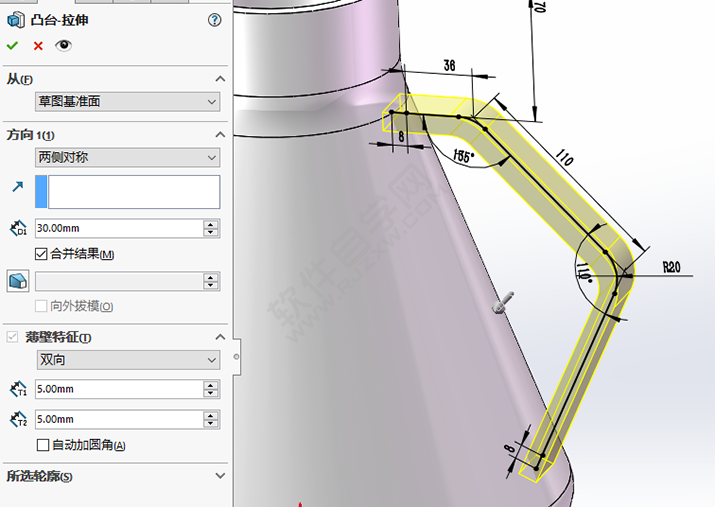

8、特征-拉伸，參數如下：

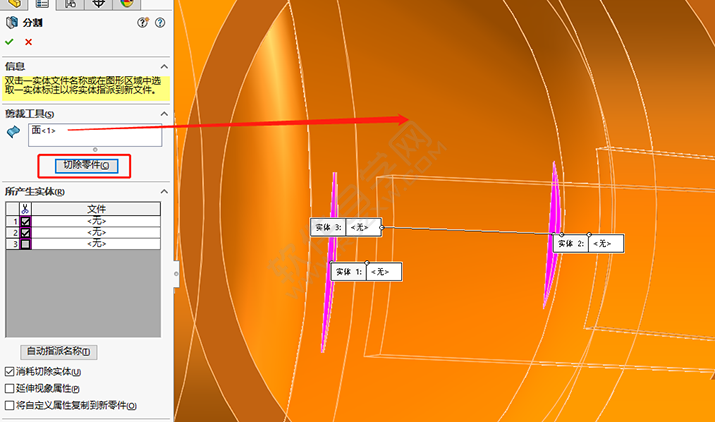

9、插入-特征-分割，選擇內表面，點擊切除零件，然后選擇拉伸多出的部分，點擊對號。

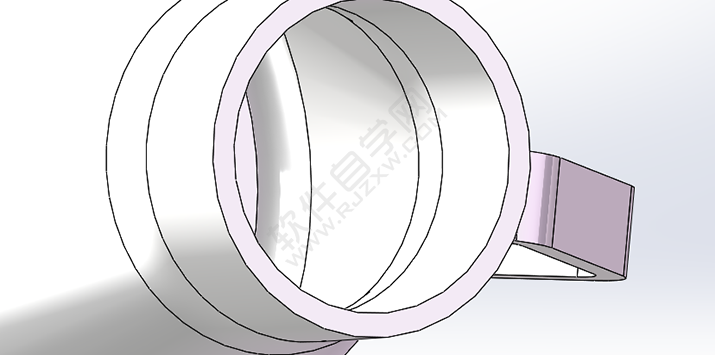

10、完成后效果圖，內側無多余材料。

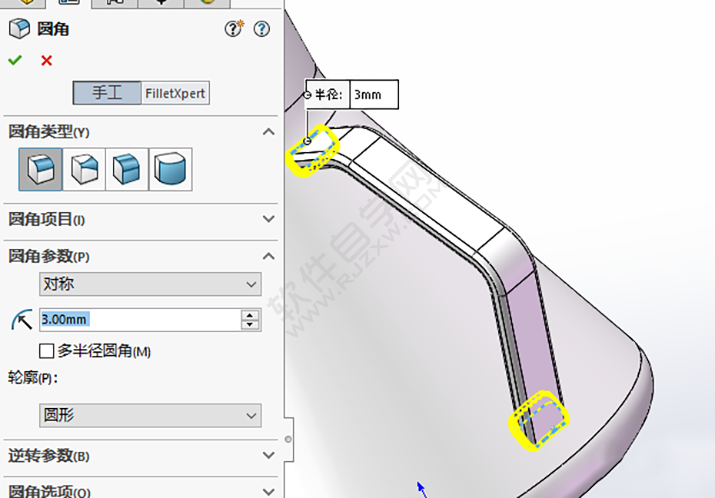

11、然后特征-圓角。

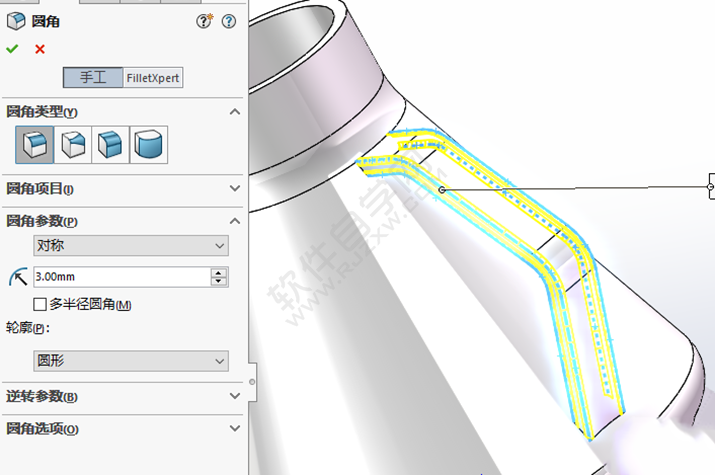

12、特征-圓角。

13、染色，添加玻璃材質，出效果完成。

以上就是SolidWorks水壺零件的做題步驟，希望大家喜歡，請繼續關注好吧啦網。
