SolidWorks建模練習題用拉伸切除

瀏覽:135日期:2023-11-25 17:42:31
下面給大家介紹的是SolidWorks建模練習題用拉伸切除的方法,具體操作步驟如下:

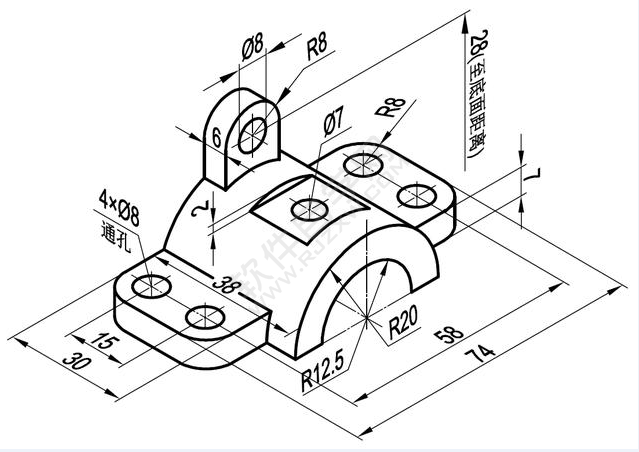

看看下面的尺寸圖吧,

SolidWorks建模練習題用拉伸切除

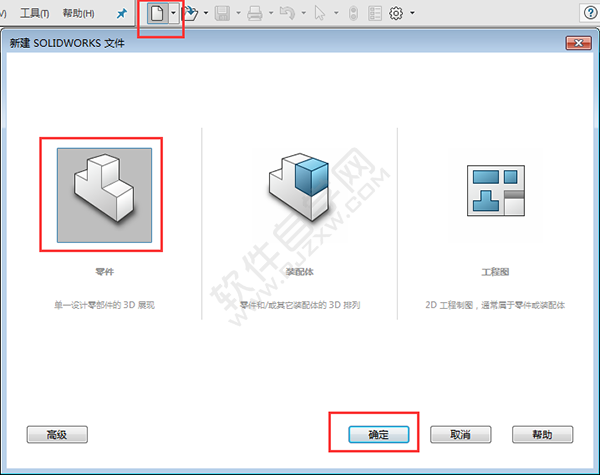

1、打開Solidwrosk軟件,點擊新建圖標,選擇零件,點擊確定。

SolidWorks建模練習題用拉伸切除

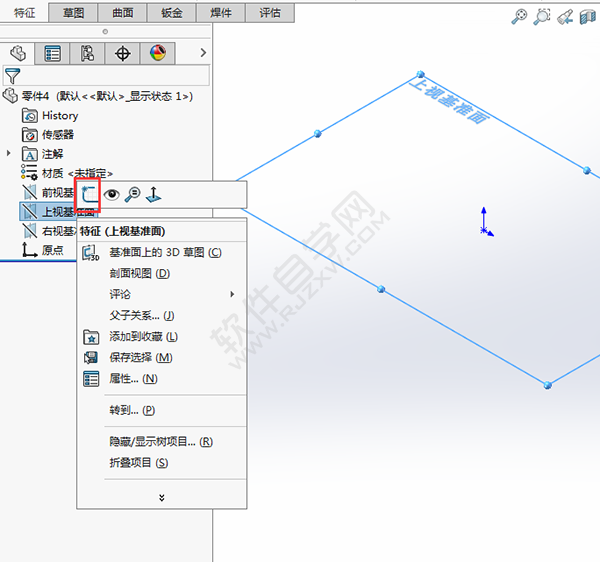

2、右擊上視基準面,選擇草圖繪制。

SolidWorks建模練習題用拉伸切除

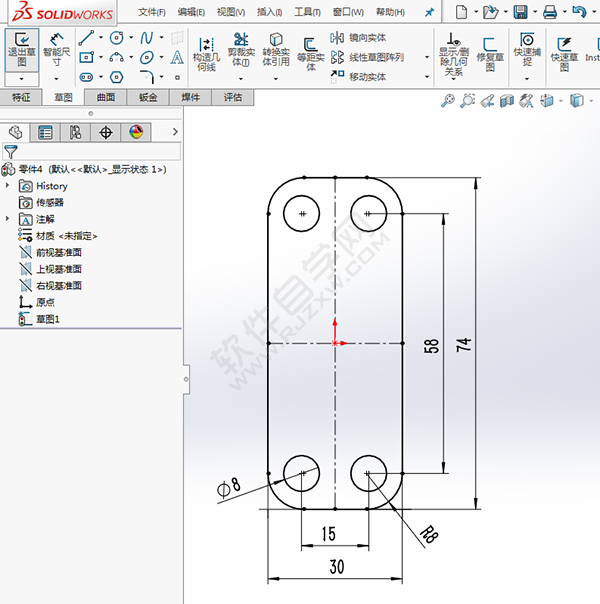

3、使用矩形、圓形、倒圓角等工具,繪制下面草圖。

SolidWorks建模練習題用拉伸切除

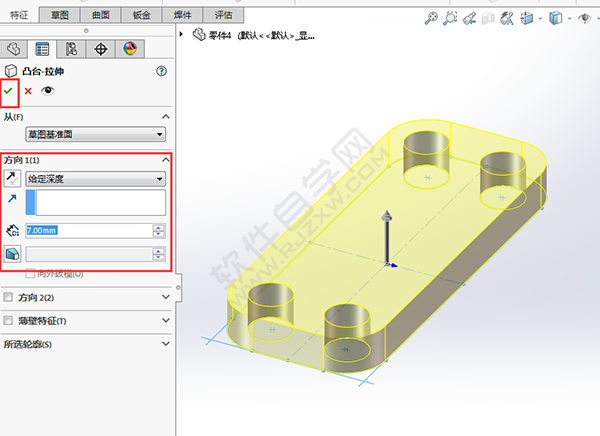

4、退出草圖,點擊拉伸凸臺,設置給定深度為7mm,點擊確定。

SolidWorks建模練習題用拉伸切除

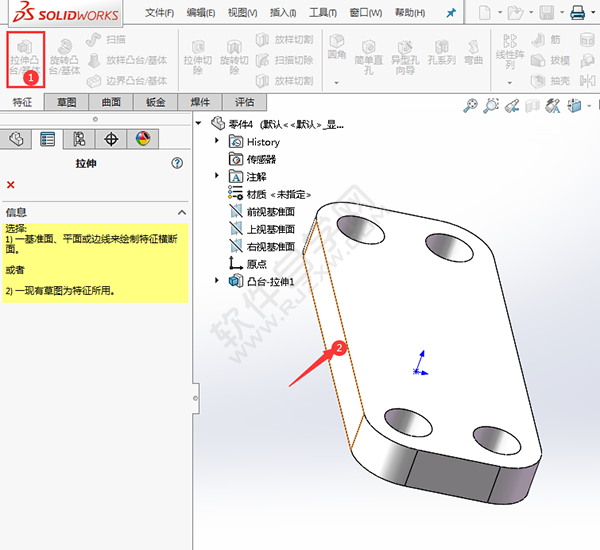

5、點擊拉伸凸臺,選擇實體的側邊面,

SolidWorks建模練習題用拉伸切除

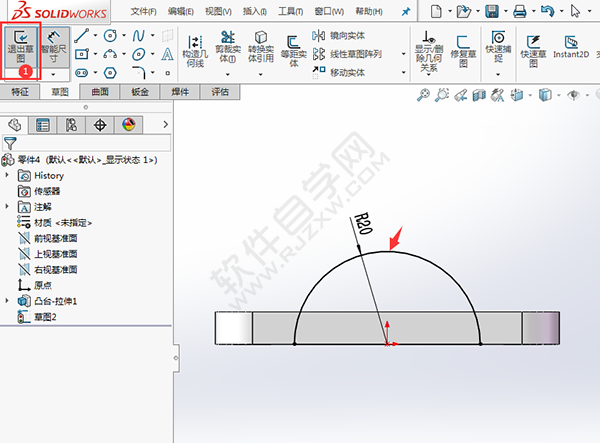

6、繪制一個半徑20mm的圓,修切成一半。效果如下:

SolidWorks建模練習題用拉伸切除

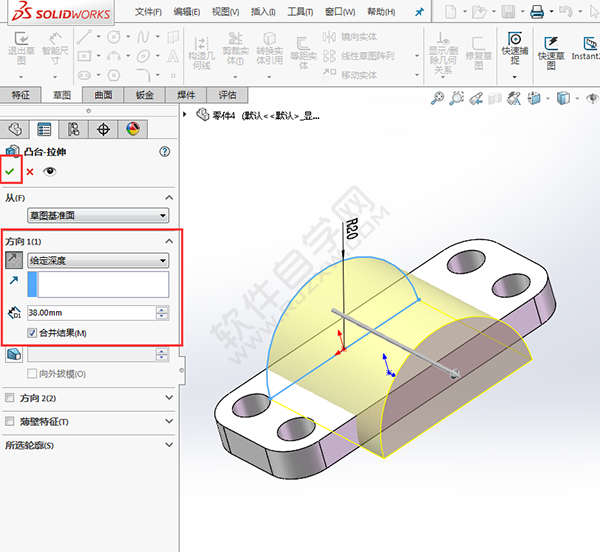

7、退出草圖,設置給定深度為:38mm,點擊確定。

SolidWorks建模練習題用拉伸切除

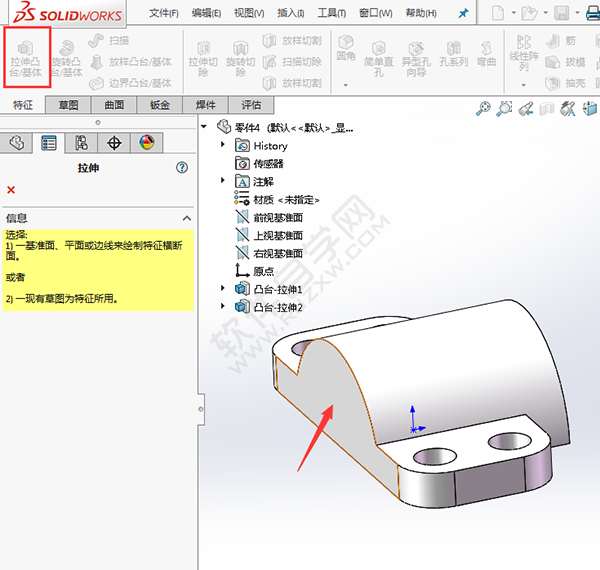

8、同樣點擊拉伸凸臺,選擇實體的面,效果如下:

SolidWorks建模練習題用拉伸切除

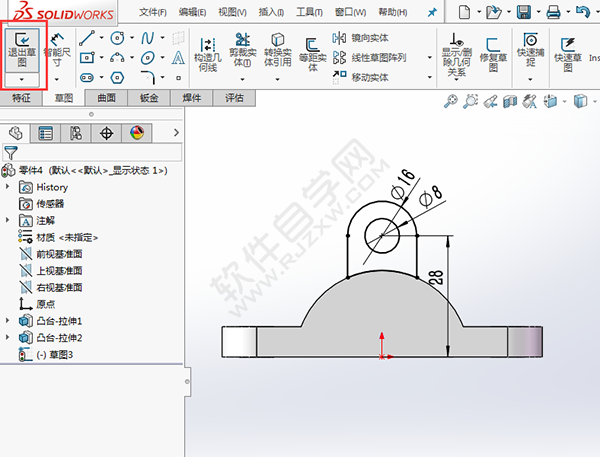

9、使用直線與圓形,配合修剪完成下面的草圖。退出草圖。

SolidWorks建模練習題用拉伸切除

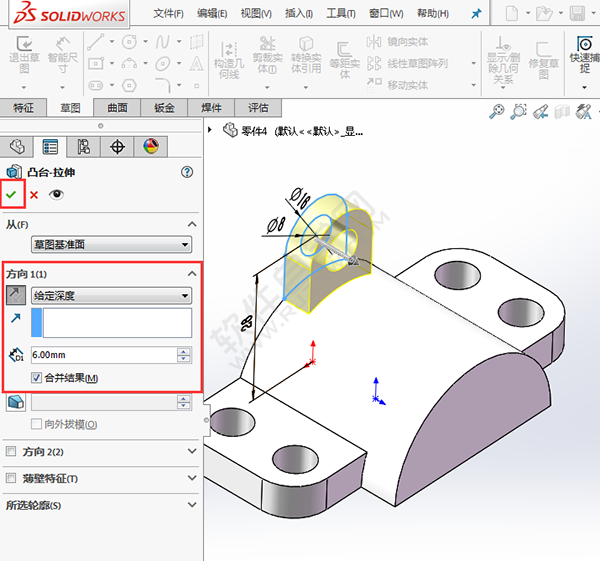

10、設置凸臺拉伸,給定深度為6mm。

SolidWorks建模練習題用拉伸切除

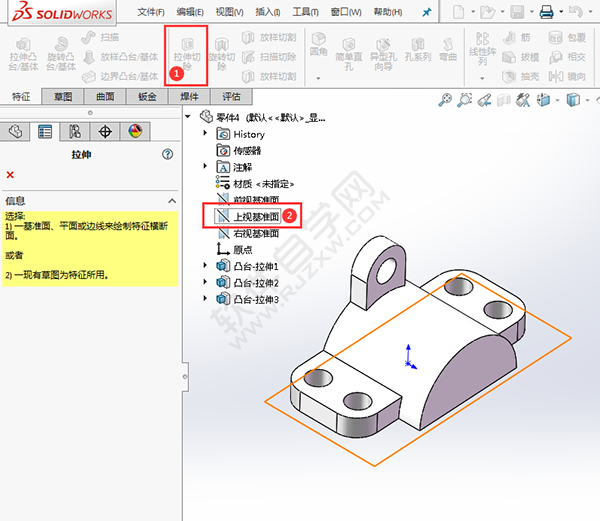

11、點擊拉伸切除。選擇上視基準面。

SolidWorks建模練習題用拉伸切除

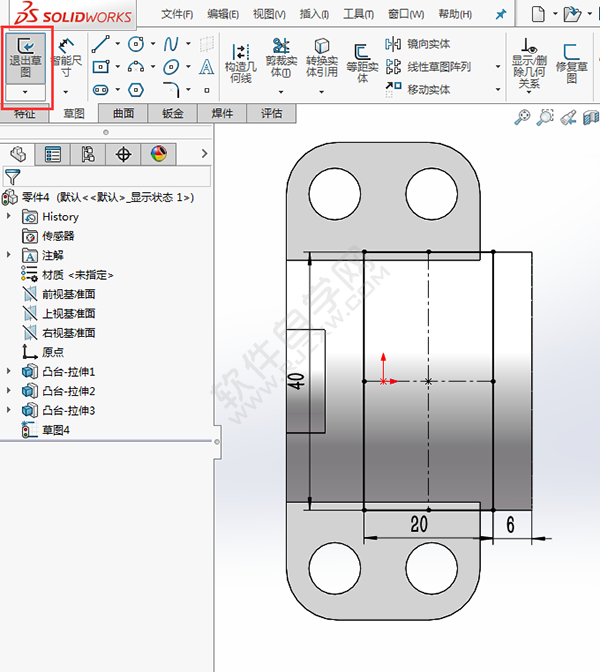

12、使用矩形工具,繪制一個20x40mm的矩形出來,效果如下:

SolidWorks建模練習題用拉伸切除

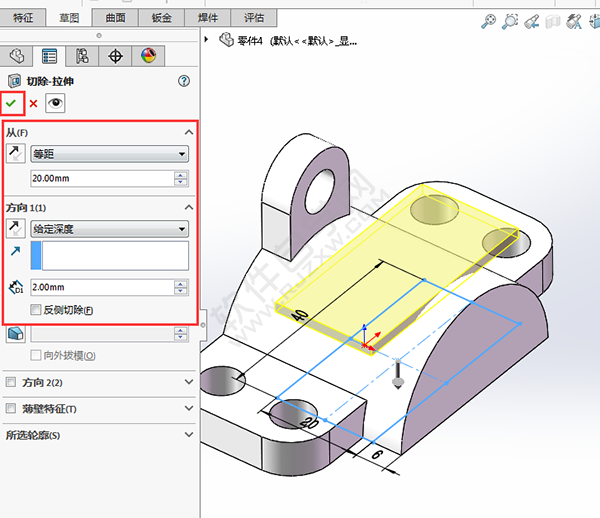

13、切除拉伸設置,從等距20mm,向下給定深度為2mm。點擊確定。

SolidWorks建模練習題用拉伸切除

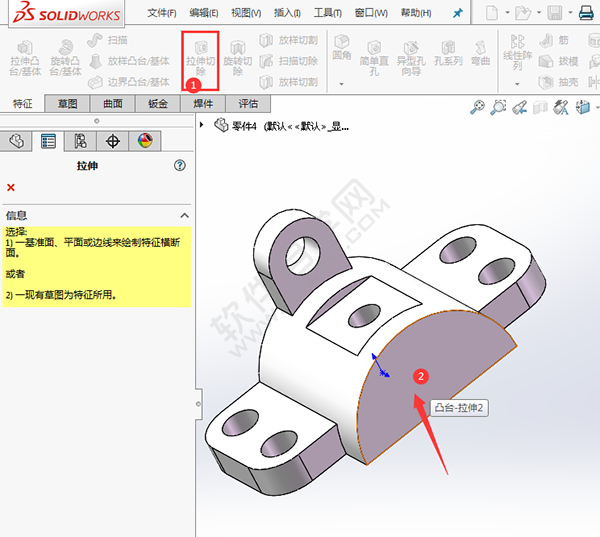

14、點擊拉伸切除,選擇實體表面,效果如下:

SolidWorks建模練習題用拉伸切除

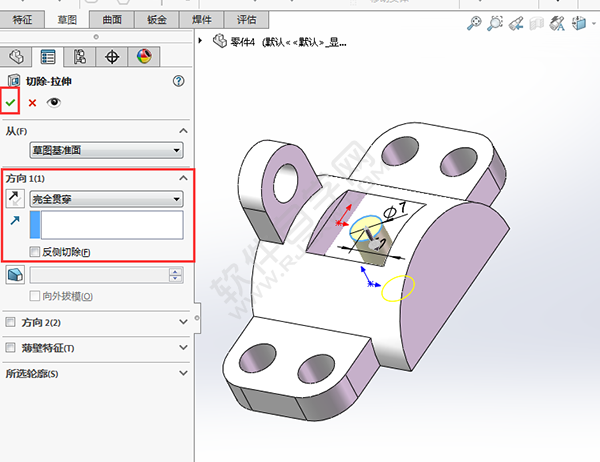

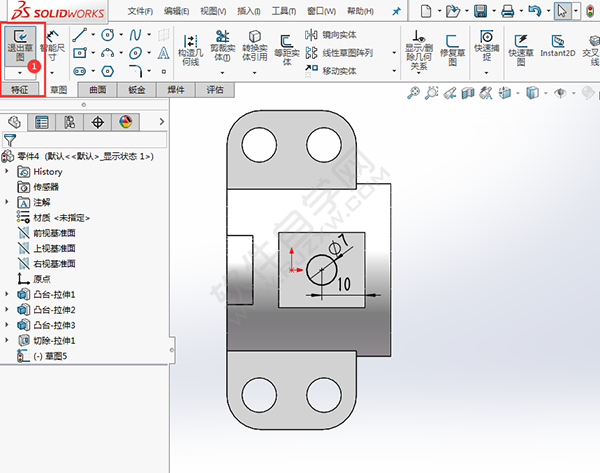

15、繪制一個直徑為7mm的小圓。

SolidWorks建模練習題用拉伸切除

16、設置切除拉置為:完全貫穿。

SolidWorks建模練習題用拉伸切除

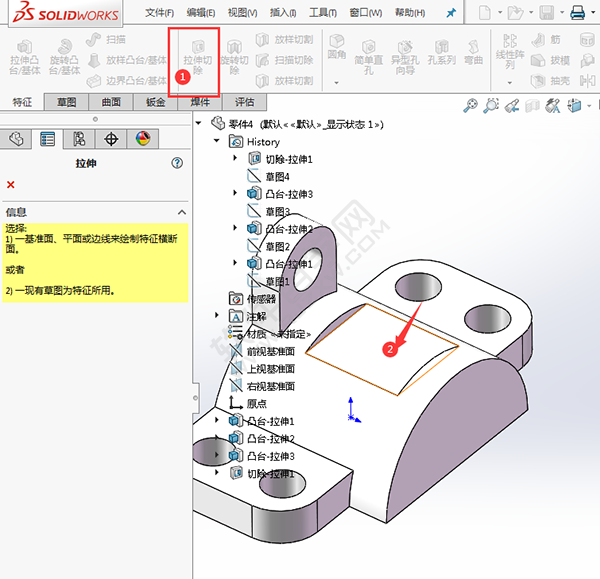

17、同樣的是選拉伸切除,選擇實體表面。

SolidWorks建模練習題用拉伸切除

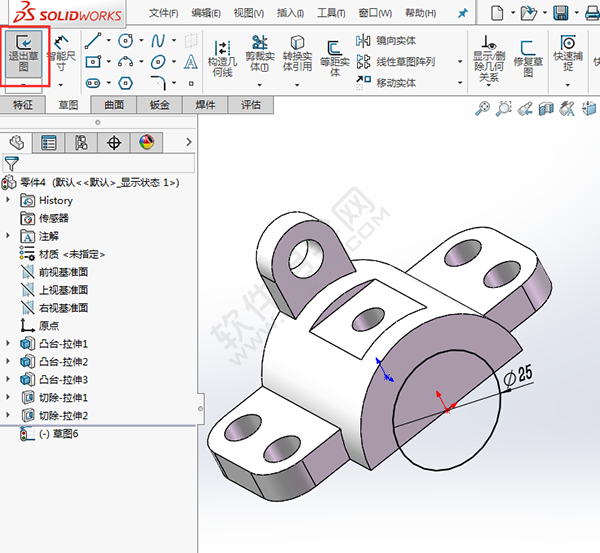

18、繪制一個直徑為25mm的圓,退出草圖。

SolidWorks建模練習題用拉伸切除

19、設置切除拉置為:完全貫穿。

SolidWorks建模練習題用拉伸切除

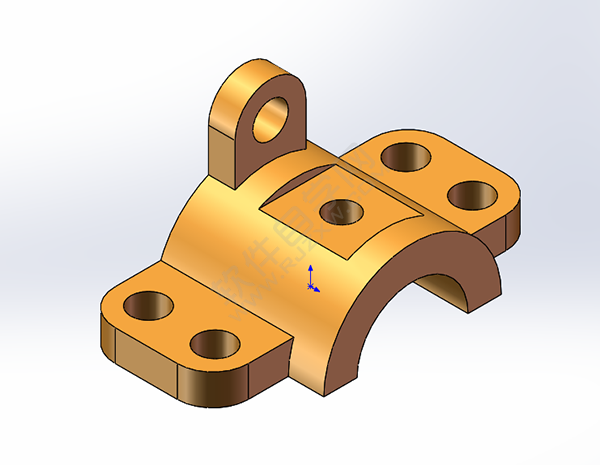

這樣就完成了零件的創建。

SolidWorks建模練習題用拉伸切除

以上就是SolidWorks建模練習題用拉伸切除,希望大家喜歡,請繼續關注好吧啦網。
