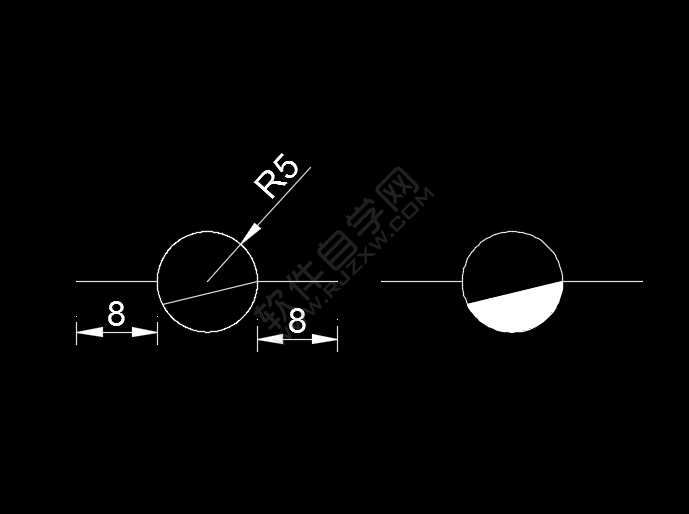

下面給大家介紹一下在CAD中怎么畫疏水器圖例的方法，主要是使用直線與圓及填充工具來完成，具體畫法步驟如下：

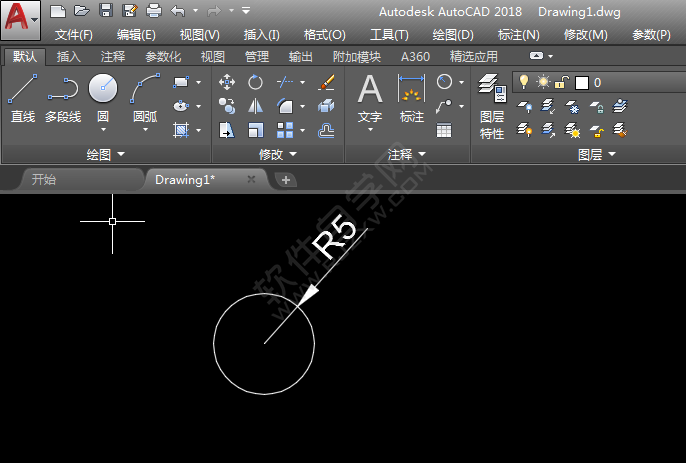

1、打開CAD2018軟件，點擊圓工具，繪制一個R5的小圓出來。如下圖：

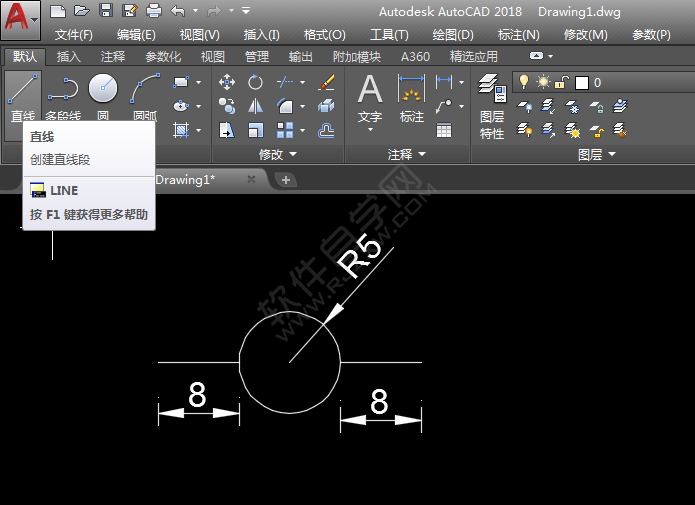

2、使用直線工具，捕捉圓的象限點，分別繪制兩邊直線為8mm的直線。

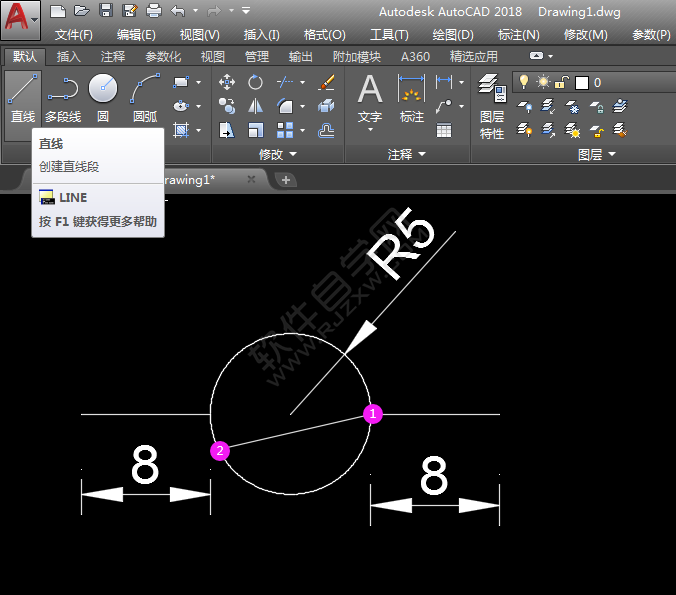

3、然后再使用直線工具，繪制一條斜線出來，效果如下：

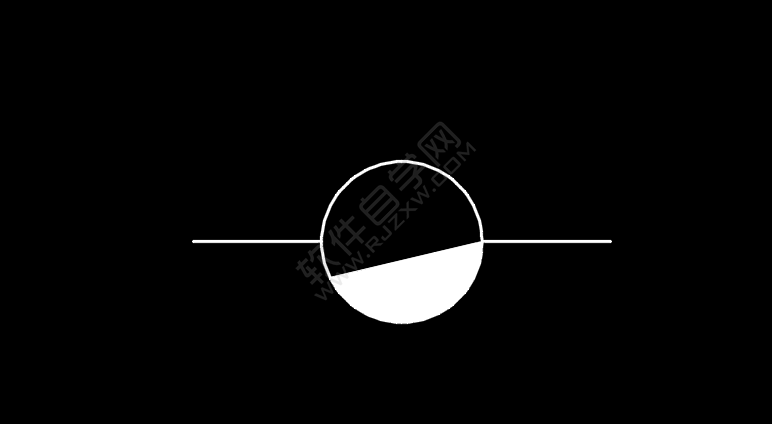

4、然后再復制一份，用H填充實色效果出來。

5、CAD畫疏水器圖例就完成了，你學會了嗎？
