下面給大家介紹的是CAD自動排氣閥圖例的畫法，具體畫法操作步驟如下：

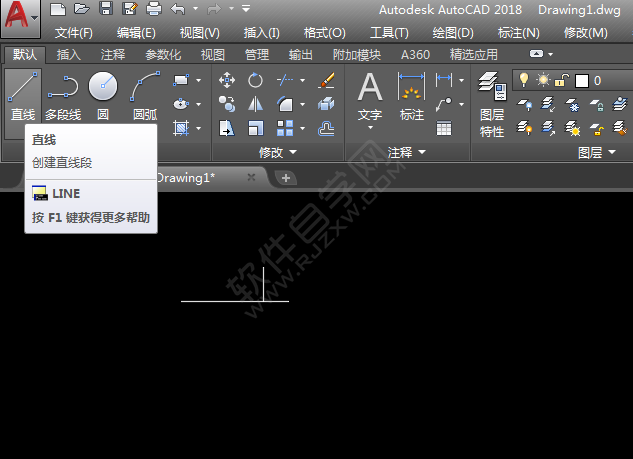

1、打開CAD軟件，使用直線L命令，畫下面的直線出這來。效果如下：

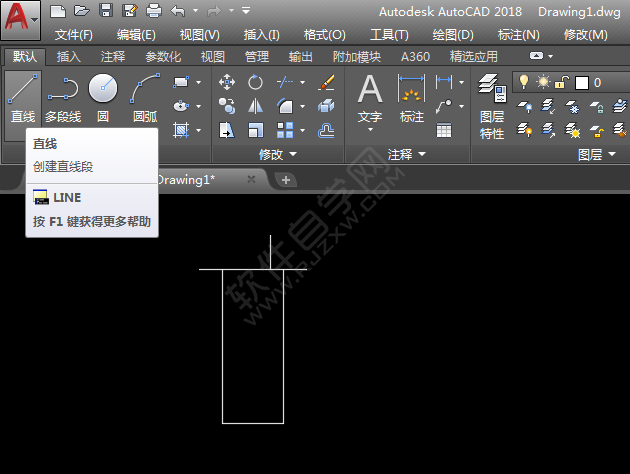

2、再使用鋼筆工具，繪制下面的三條直線出來，效果如下：

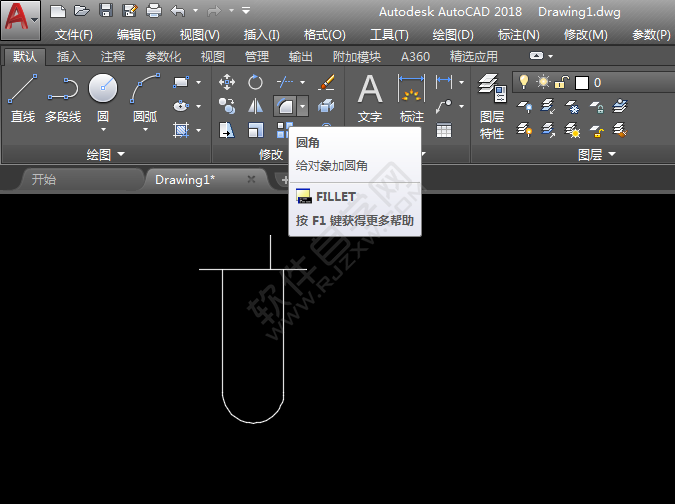

3、然后再使用圓角工具，進行倒圓角處理，效果如下：

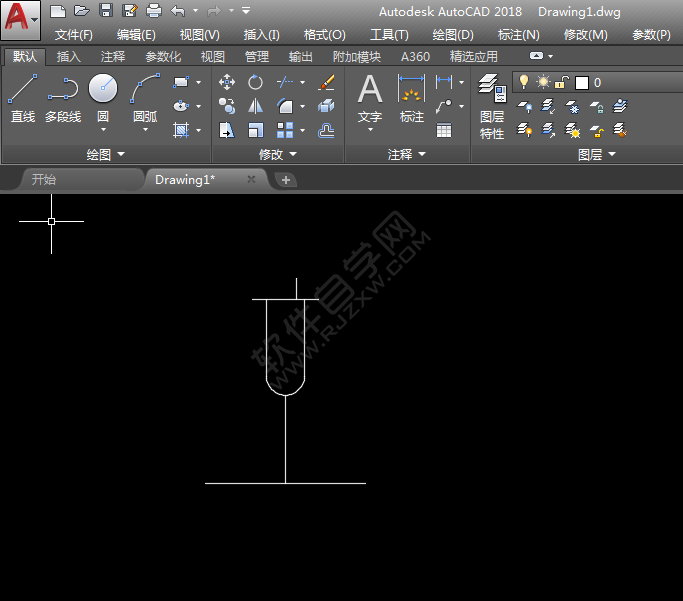

4、同樣的方法，再繪制下面的草圖出來，效果如下：

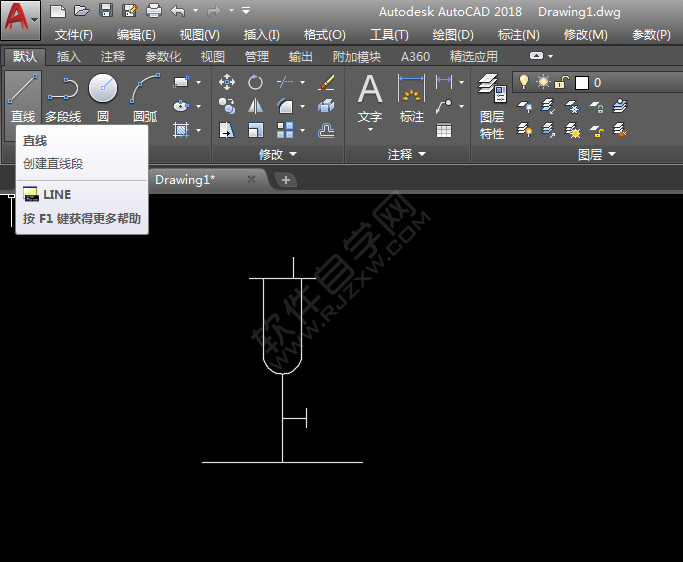

5、同樣使用直線工具，再畫出下面開關出來，效果如下：

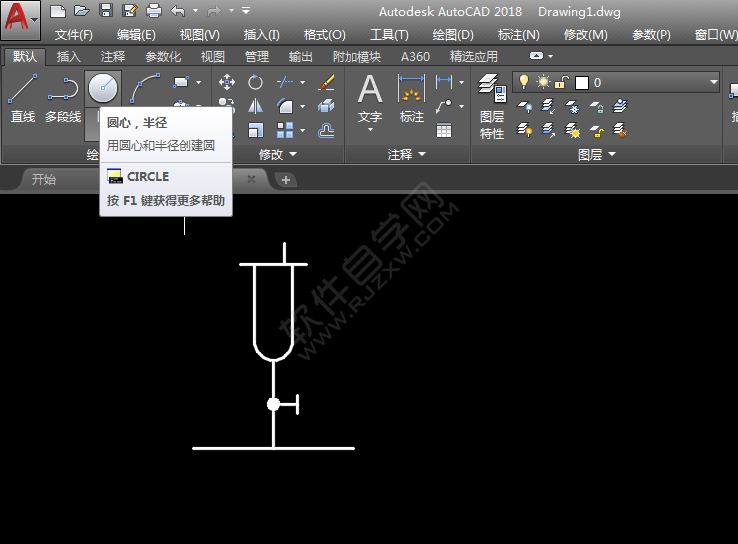

6、再使用圓形工具，繪制下面的圖形出來。

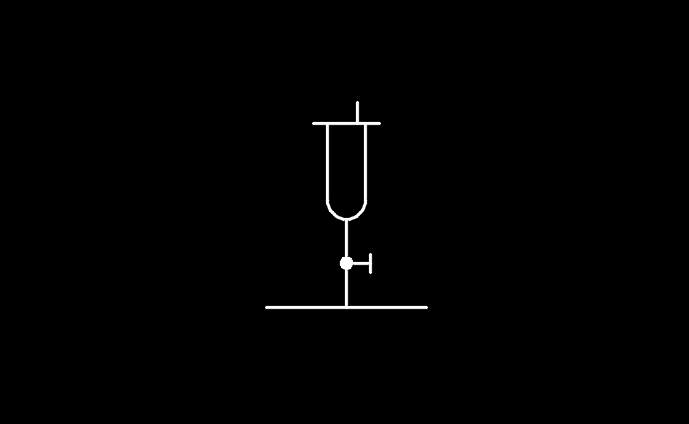

7、這樣就畫好了自動排氣閥圖例。

以上就是CAD自動排氣閥圖例的畫法，希望大家喜歡，請繼續關注好吧啦網。
