下面給大家介紹的是怎么利用solidworks圓弧工具畫草圖練習的方法，使用圓工具還有圓弧，直線與智能工具來完成，具體畫法步驟如下：

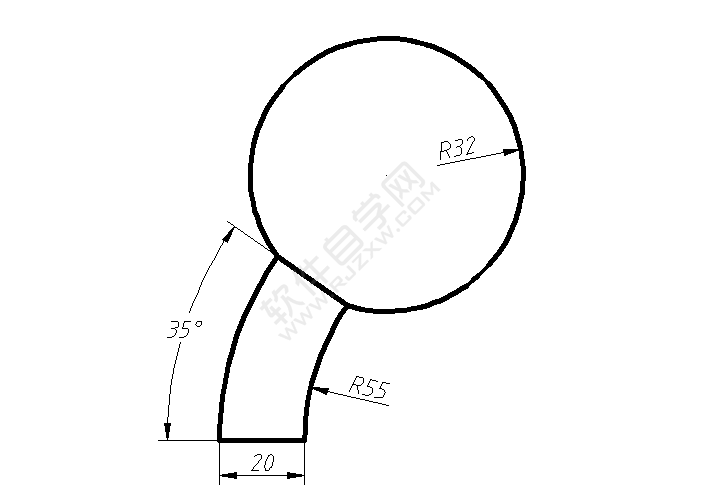

1、先看看SW草圖。

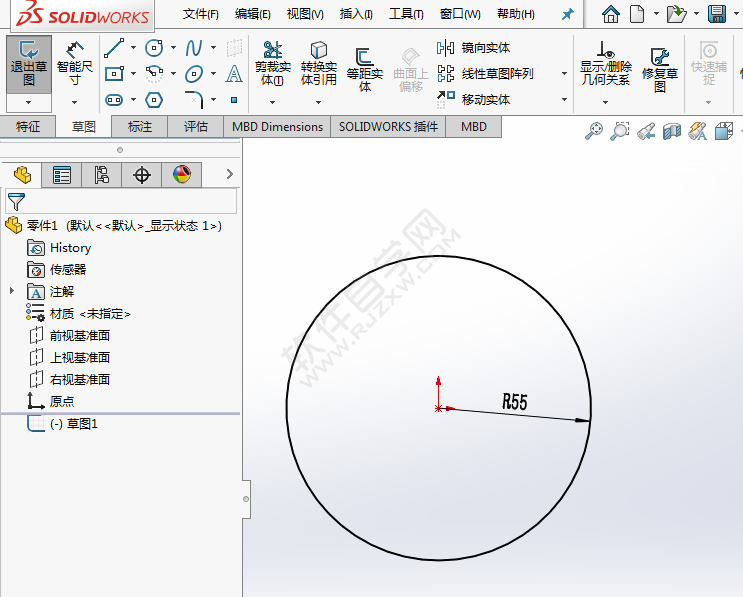

2、點擊圓工具，繪制一個R55的圓，效果如下：

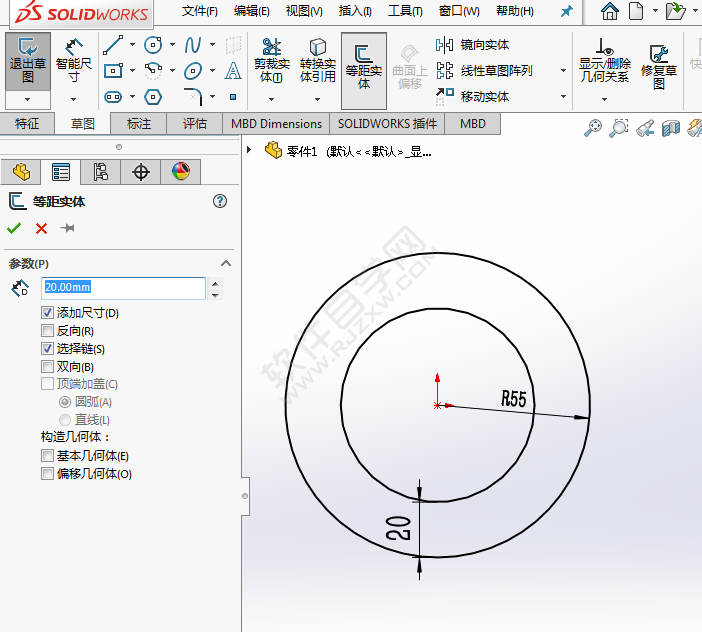

3、然后再使用等距實體工具，設置參數20mm，偏移一個圓形。

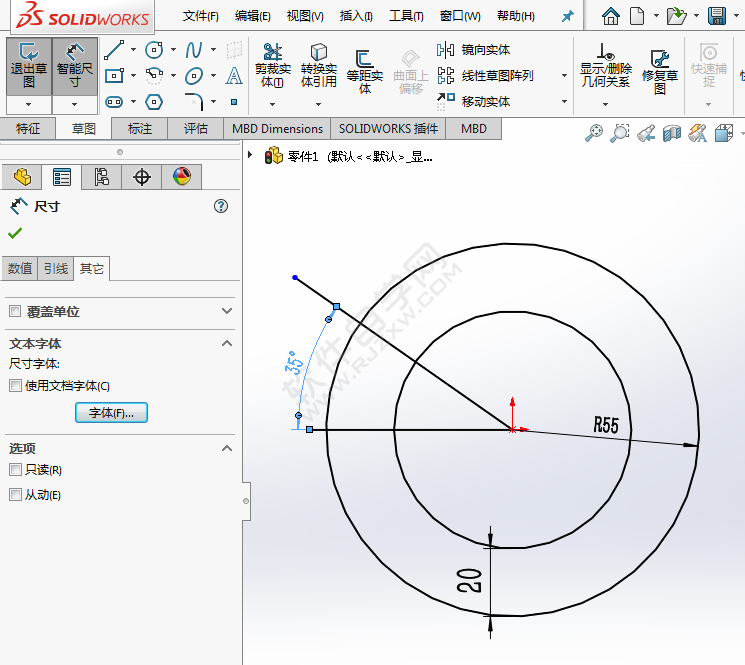

4、然后再使用直線工具，繪制二條直線出來，效果如下：

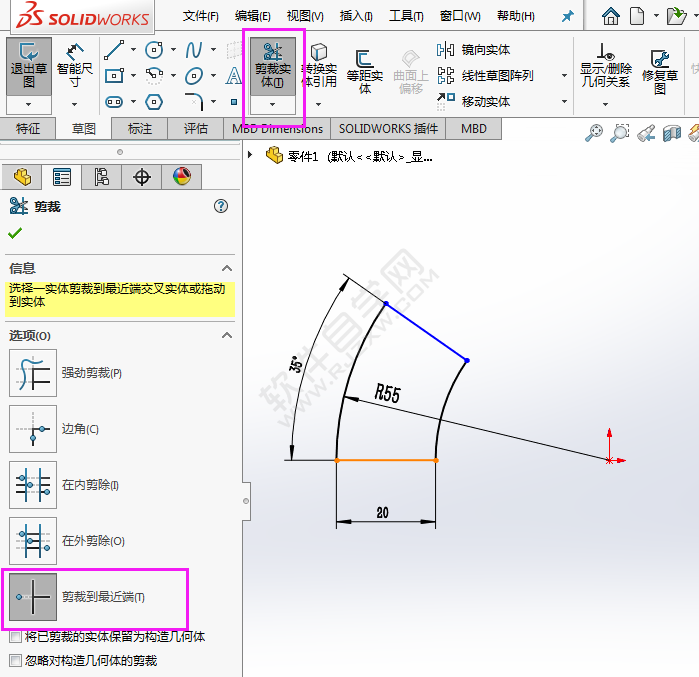

5、然后再點擊剪裁實體工具，修剪不要的部分。

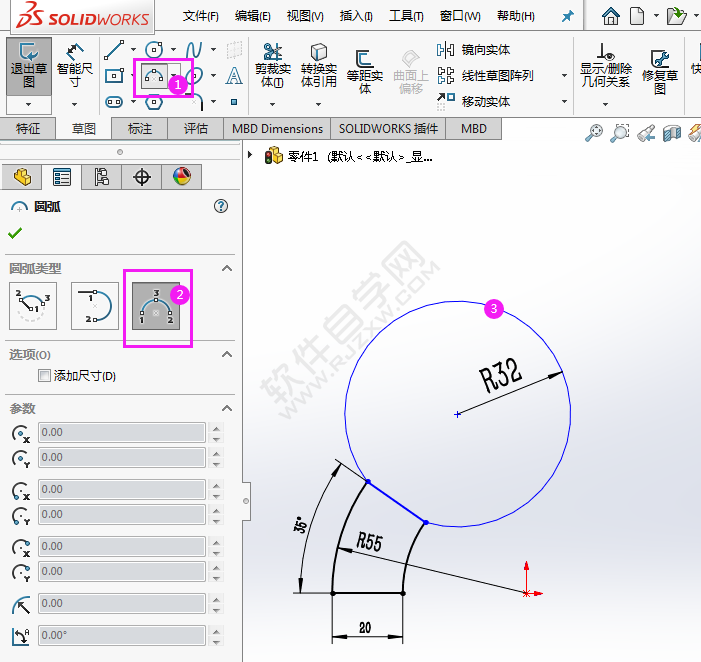

6、然后再使用圓弧工具，繪制一個R32的圓弧出來。效果如下：

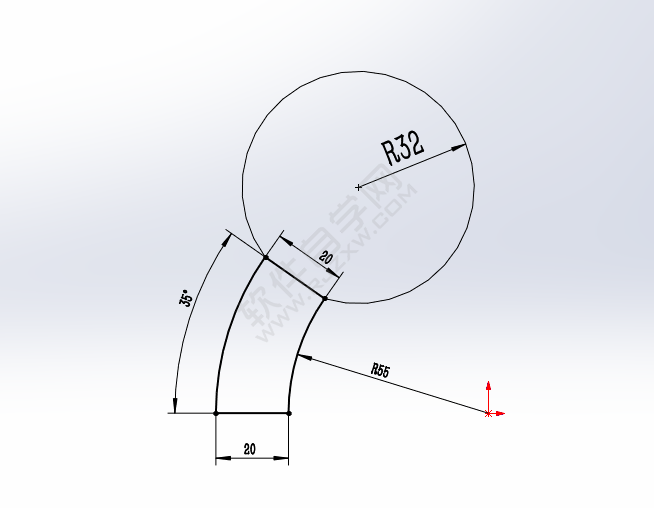

7、然后再進行標注一下，效果如下：

以上就是怎么利用solidworks圓弧工具畫草圖練習，希望大家喜歡，請繼續關注好吧啦網。
